Открытый узел

Electrical System Assembly (Rear)

Electrical System Assembly (Rear)

Electrical System Assembly (Rear)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

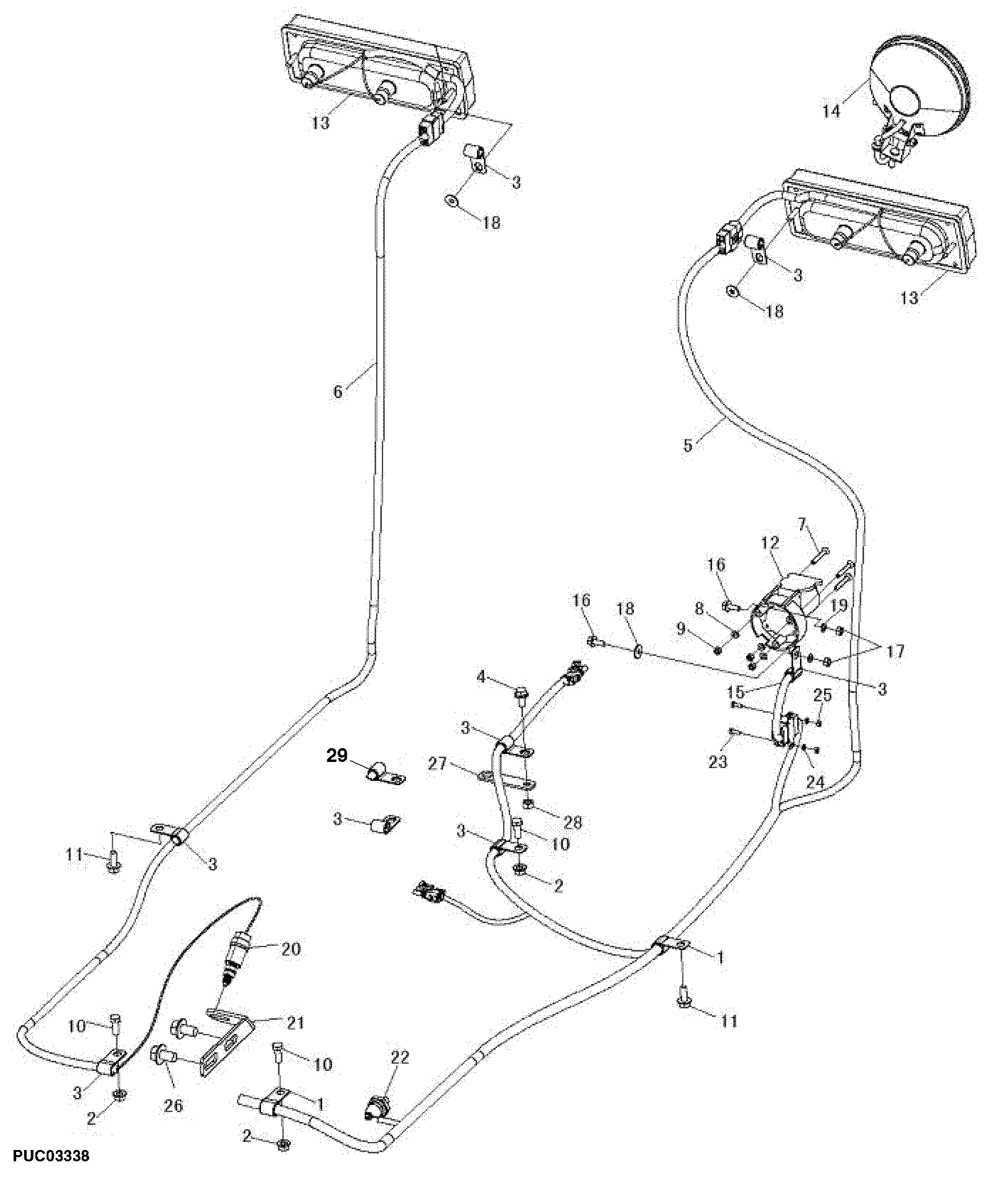

Electrical System Assembly (Rear)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU318042	2	Clamp	-
2	14M7298	3	Flange Nut	M8
3	SU318041	7	Clamp	-
4	19M7865	1	Screw	M8 X 16
5	SJ327626	1	Wiring Harness	FOR NO AIR APPLY THE BRAKE
5	SJ327627	1	Wiring Harness	FOR AIR APPLY THE BRAKE
6	SJ327628	1	Wiring Harness	-
7	SU323088	3	Screw	-
8	12M7060	3	Washer	5.300 mm
9	14M7028	3	Nut	M5
10	19M3129	3	Cap Screw	M8 X 20
11	19M7866	2	Screw	M8 X 20
12	SJ323609	1	Elec. Connector Terminal	-
13	SJ327623	1	Lamp	-
14	SJ327624	1	Lamp	-
15	SJ327567	1	Wiring Harness	-
16	19M7775	2	Screw	M6 X 16
17	14M7567	2	Nut	M6
18	24M7139	3	Washer	6.400 X 18 X 1.600 mm
19	12M7081	2	Lock Washer	6.400 mm
20	SJ314572	1	Switch	-
21	SJ325979	1	Bracket	-
22	SJ314565	1	Sensor	-
23	21M7250	2	Screw	M4 X 12
24	12M7084	2	Lock Washer	4.300 mm
25	14M7139	2	Nut	M4
26	19M7787	2	Screw	M12 X 20
27	SU316437	1	Plate	-
28	14M7029	1	Nut	M8
29	SU21056	1	Clamp	-
