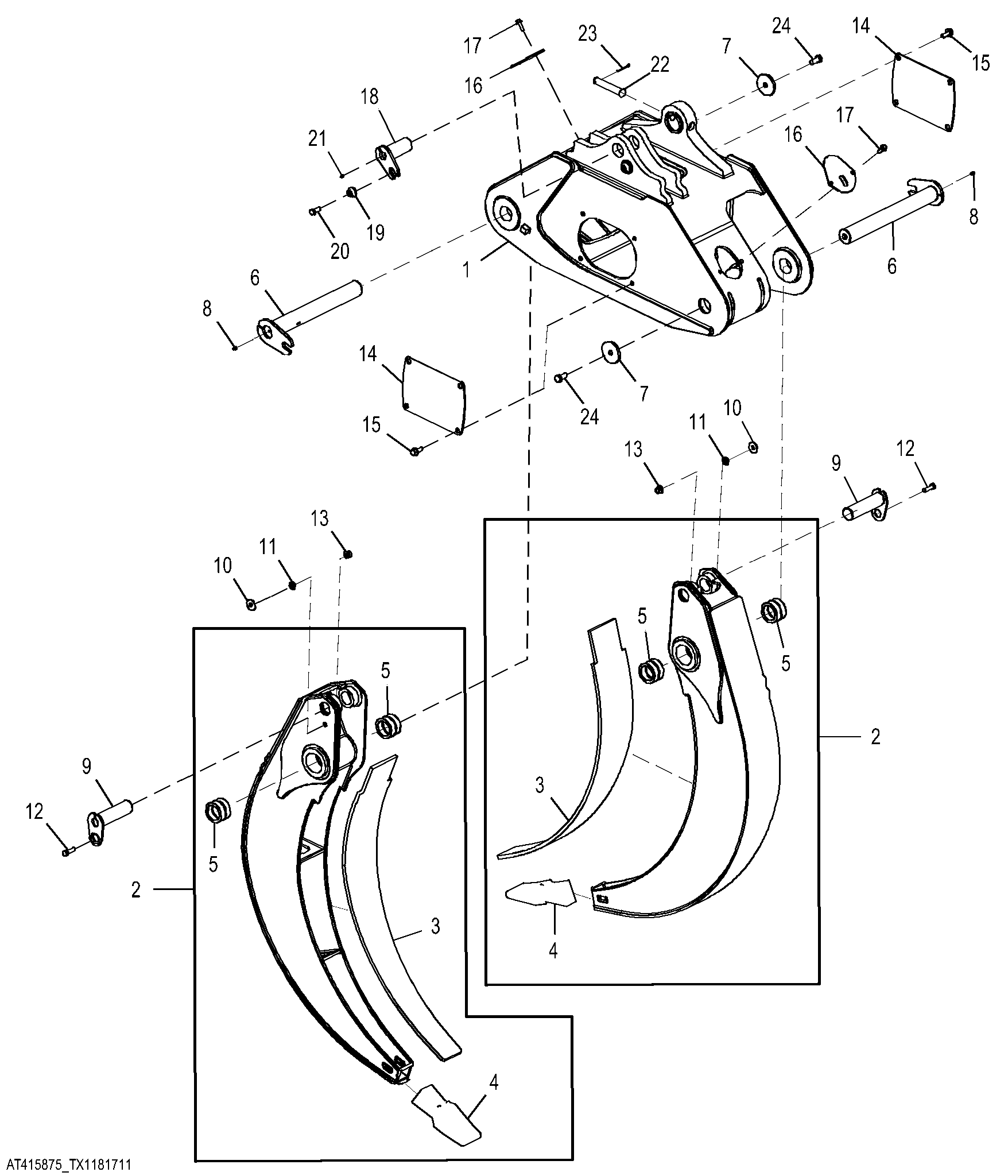

Grapple, 15.9 sq ft

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT470137	1	Grapple	CA, SUB FOR AT465147 AND AT423873
2	AT475798	2	Tong	NLA, ORDER AT481077, SUB FOR AT424135
2	AT481077	1	Tong	-
3	T327309	1	Plate	Inner Wrapper, USE WITH AT475798
3	T397593	1	Plate	Inner Wrapper, USE WITH AT481077
4	T353020	1	Tooth	USE WITH AT475798
4	T397556	1	Tooth	USE WITH AT481077
5	T81847	2	Bushing	-
6	AT454875	2	Pin	SUB FOR AT410270
7	T153051	2	Bushing	End Cap
8	JD7759	2	Lubrication Fitting	-
9	AT410273	2	Pin	-
10	24M7315	2	Washer	17 X 50 X 3 mm
11	24M7241	2	Washer	17 X 34 X 4 mm
12	19M7409	2	Cap Screw	M16 X 50
13	14M7589	2	Lock Nut	M16
14	T310602	2	Cover	-
15	19M7793	8	Screw	M16 X 40
16	T310603	2	Cover	Grapple Box
17	19M7791	4	Bolt	M12 X 40
18	AT482762	1	Pin	SUB FOR AT171957
19	T176064	1	Bushing	-
20	TM13506	1	Cap Screw	M16 X 40
21	JD7797	1	Lubrication Fitting	-
22	T341681	1	Pin Fastener	-
23	11M7085	1	Cotter Pin	6.300 X 63 mm
24	19M7946	2	Cap Screw	M20 X 40
