Открытый узел

Boom Kit,3.0 m Without Winch

Boom Kit,3.0 m Without Winch

Boom Kit,3.0 m Without Winch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Boom Kit,3.0 m Without Winch

Нет текстового описания

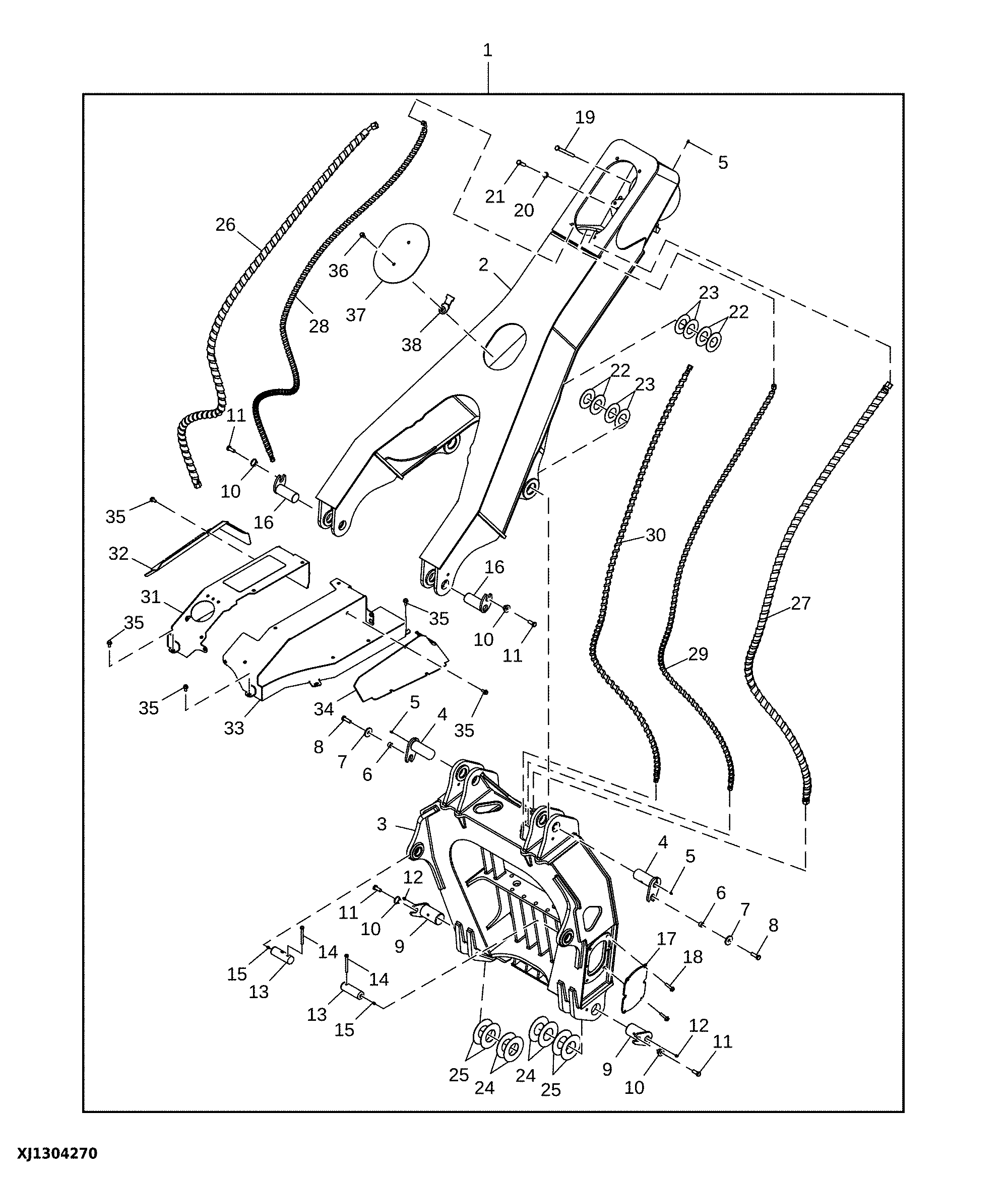

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BYT10133	1	Grapple Boom	-
2	AT471397	1	Grapple Boom	LF Components on Separate Page, ORDER AT481495
2	AT518766	1	Grapple Boom	LF Boom and Rotate Service Kit Components on Separate Page
2	AT481495	1	Grapple Boom	LF Boom and Rotate Service Kit Components on Separate Page, ORDER AT518766; ALSO ORDER AT482027, (2) 19M7789 (2) AT482028
3	AT471748	1	Arch	CA, ORDER AT497267
3	AT497267	1	Arch	CA
4	AT482762	2	Pin	-
5	JD7797	3	Lubrication Fitting	-
6	28H3401	2	Spacer	0.742" X 1.050" X 5/8"
7	T146246	2	Washer	-
8	19M7409	2	Cap Screw	M16 X 50
9	AT450513	2	Pin	With Retainer
10	T176064	4	Bushing	-
11	19M7488	4	Cap Screw	M16 X 40
12	JD7798	2	Lubrication Fitting	-
13	T320212	2	Pin Fastener	Cylinder
14	T142262	2	Cap Screw	M12 X 115
15	JD7759	2	Lubrication Fitting	-
16	AT173497	2	Pin	-
17	T391073	2	Cover	-
18	19M8306	12	Screw	M12 X 50
19	19M8190	2	Cap Screw	M16 X 180
20	24M7241	2	Washer	17 X 34 X 4 mm
21	19M7759	2	Cap Screw	M16 X 60
22	T361425	4	Washer	64.500 X 126 X 3 mm (2.539" X 4.961" X 0.118")
23	T143992	4	Washer	63 X 126 X 1.600 mm (2.480" X 4.961" X 1/16")
24	T198214	4	Washer	80.500 X 165 X 2 mm (3.169" X 6.496" X 0.079")
25	T198213	4	Washer	80.500 X 165 X 2.500 mm (3.169" X 6.496" X 0.098")
26	AT469384	1	Hydraulic Hose	LGTH = 3175 mm
27	AT484321	1	Hydraulic Hose	LGTH = 3160 mm
28	AT469592	1	Hydraulic Hose	LGTH = 3060 mm
29	AT469939	1	Hydraulic Hose	LGTH = 3035 mm, Grapple Rotate
30	AT469938	1	Hydraulic Hose	LGTH = 3060 mm
31	AT473619	1	Guard	Fuel Tank Guard W/ Slip Protection
32	T387284	1	Hose Guard	RH Arch Cylinder Hoses
33	AT473625	1	Guard	Fuel Tank
34	T387286	1	Hose Guard	LH Arch Cylinder Hoses
35	19M7788	12	Screw	M12 X 25
36	19M7789	2	Screw	M12 X 30
37	AT482027	1	Cover	Squeeze and Rotate Valve
38	AT482028	2	Bar	Retainer
