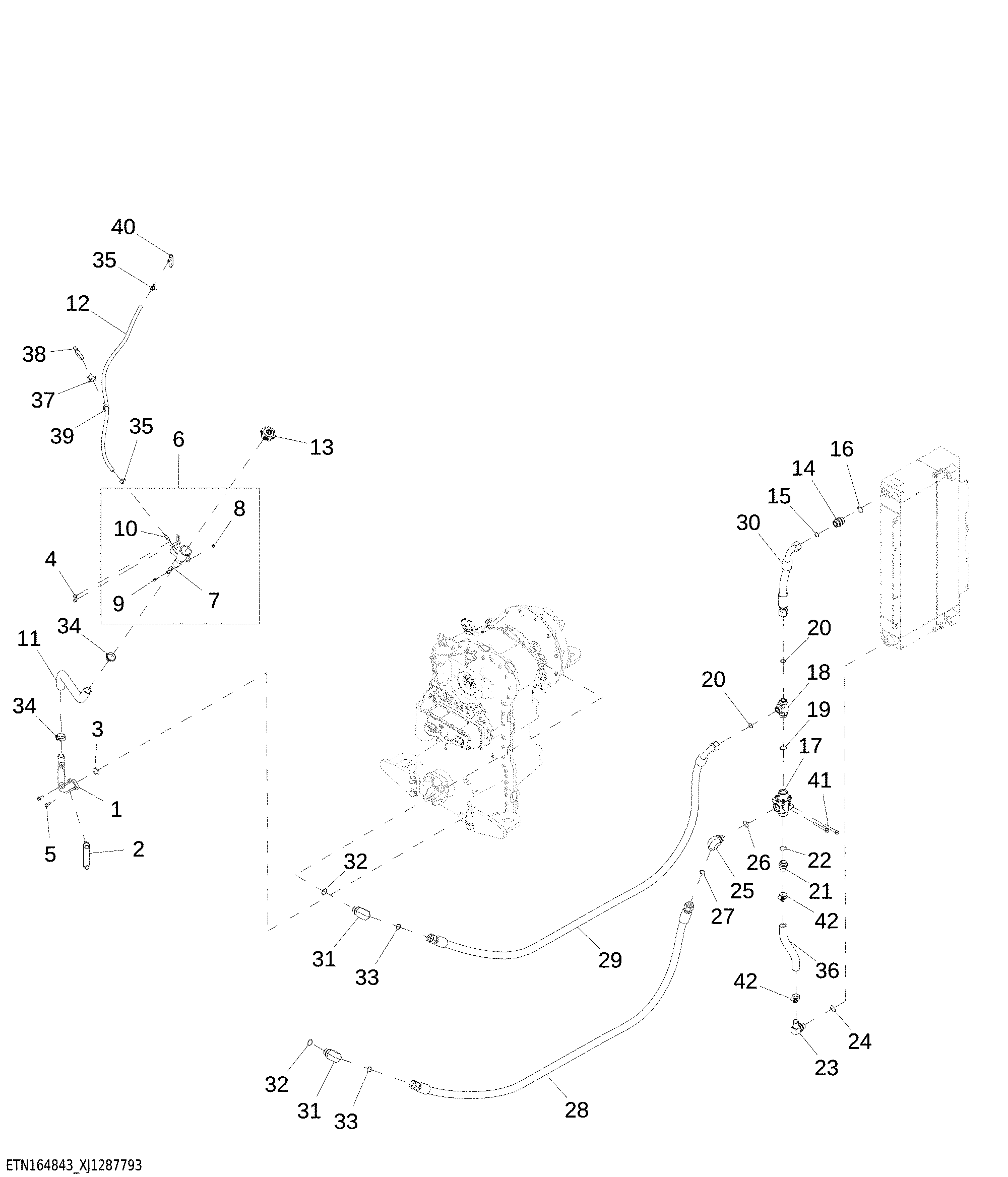

Transmission Cooling System

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT324881	1	Tube	Transmission Fill Tube
2	AT227279	1	Level Gauge	Hydraulic Gauge
3	R105415	1	O-Ring	-
4	19M7864	2	Screw	-
5	19M7867	2	Screw	-
6	AT416454	1	Tube	-
7	T196464	1	Strap	-
8	14M7426	1	Lock Nut	-
9	19M7162	1	Cap Screw	-
10	R134954	1	Hose Fitting	-
11	T315667	1	Hose	-
12	-	1	Part 12	MAKE FROM TY22503, CTL 1094 mm ( 3.60 ft )
13	AT361052	1	Cap	-
14	38H5006	1	Adapter Fitting	-
15	51M7130	1	O-Ring	-
16	51M7048	1	O-Ring	-
17	AT511294	1	Control Valve	Thermal Bypass Valve
18	38H5110	1	Tee Fitting	-
19	51M7048	1	O-Ring	-
20	51M7130	2	O-Ring	-
21	AT458820	1	Adapter Fitting	-
22	51M7048	1	O-Ring	-
23	T316510	1	Elbow Fitting	-
24	51M7048	1	O-Ring	-
25	38H5020	1	Elbow Fitting	-
26	51M7048	1	O-Ring	-
27	51M7130	1	O-Ring	-
28	AT484464	1	Hydraulic Hose	Transmission to Thermal Bypass Valve
29	AT484465	1	Hydraulic Hose	Cooler to Transmission
30	AT483986	1	Hydraulic Hose	Cooler to Thermal Bypass Valve
31	38H3037	1	Elbow Fitting	-
32	R29936	1	O-Ring	-
33	51M7130	1	O-Ring	-
34	T317866	2	Hose Clamp	-
35	R320593	2	Hose Clamp	-
36	-	1	Part 36	MAKE FROM TY22556, CTL 300 mm ( 1.00 ft )
37	AN209168	1	Swivel	-
38	H224073	1	Tie Band	-
39	H224073	1	Tie Band	-
40	T455020	1	Tee Fitting	SUB FOR T196587
41	19M7811	2	Screw	-
42	AT316341	2	Hose Clamp	-
