Открытый узел

Quick Service System ( - 10399)

Quick Service System ( - 10399)

Quick Service System ( - 10399)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

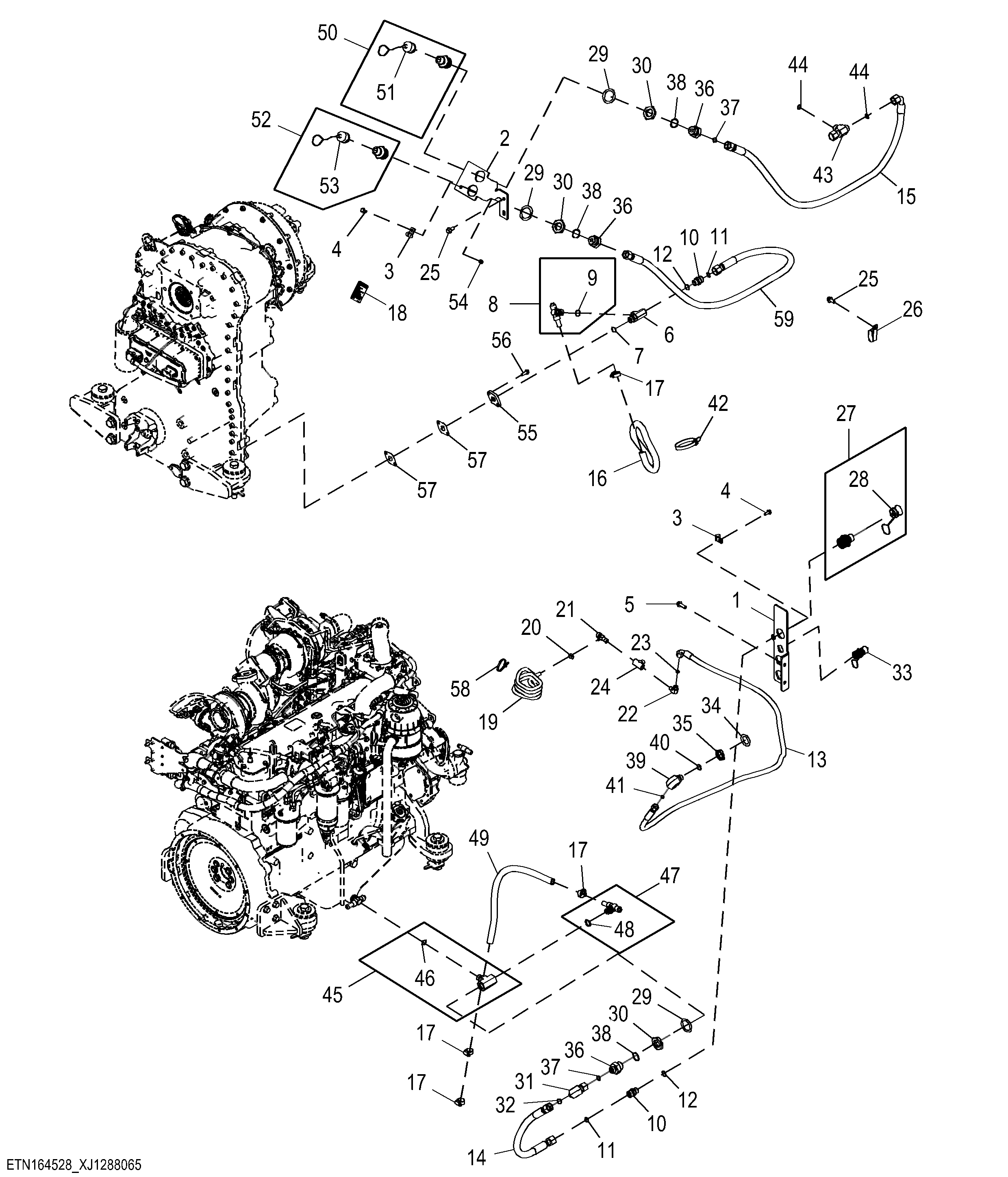

Quick Service System ( - 10399)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT466441	1	Bracket	Quick Service
2	T397852	1	Bracket	Quick Service
3	T78974	2	Clamp	-
4	19M7866	2	Screw	M8 X 20
5	19M7786	2	Screw	M10 X 30
6	T231038	1	Tee Fitting	-
7	51M7045	1	O-Ring	19.300 X 2.200 mm
8	RE507950	1	Drain Valve	-
9	51M7045	1	O-Ring	19.300 X 2.200 mm
10	38H5004	2	Adapter Fitting	-
11	T77932	2	O-Ring	-
12	51M7045	2	O-Ring	19.300 X 2.200 mm
13	AT481411	1	Hydraulic Hose	Fabricate
14	AT481410	1	Hydraulic Hose	Fabricate
15	AT481409	1	Hydraulic Hose	Fabricate
16	T29384	1	Hose	-
17	AR21837	4	Clamp	-
18	T246891	2	Label	Quick Service English
19	T269664	1	Hose	-
20	TY22462	1	Clamp	-
21	AT405614	1	Drain Valve	Shut Off Valve
22	T78644	1	Elbow Fitting	-
23	T77613	1	O-Ring	-
24	A49351	1	Tee Fitting	-
25	19M7784	4	Screw	M10 X 20
26	R50454	2	Clamp	-
27	AT441852	1	Fitting	-
28	AT319081	1	Cap	-
29	24H1559	3	Washer	1-11/16" X 2-5/16" X 0.048"
30	T351623	3	Nut	-
31	38H5385	1	Adapter Fitting	-
32	T77932	1	O-Ring	-
33	AT441849	1	Fitting	-
34	24H1263	1	Washer	1-1/4" X 2" X 0.060"
35	T351613	1	Nut	-
36	38H5273	3	Fitting	-
37	T77932	3	O-Ring	-
38	51M7048	3	O-Ring	29.600 X 2.900 mm
39	38H5430	1	Adapter Fitting	-
40	51M7045	1	O-Ring	19.300 X 2.200 mm
41	T77613	1	O-Ring	-
42	N189220	1	Tie Band	-
43	38H5175	1	Tee Fitting	-
44	T77932	2	O-Ring	-
45	AT342400	1	Tee Fitting	-
46	51M7045	1	O-Ring	19.300 X 2.200 mm
47	DZ107002	1	Drain Valve	-
48	DZ107007	1	Seal	-
49	-	1	Part 49	MAKE FROM TY22328, CTL 700 mm (2.30 ft)
50	AT441847	1	Fitting	-
51	AT325200	1	Cap	-
52	AT441853	1	Fitting	-
53	AT325197	1	Cap	-
54	14M7273	1	Nut	M8
55	T216182	1	Adapter Fitting	-
56	19M7867	2	Screw	M8 X 25
57	T116604	2	Gasket	-
58	R44302	1	Tie Band	-
59	AT490226	1	Hydraulic Hose	Fabricate
