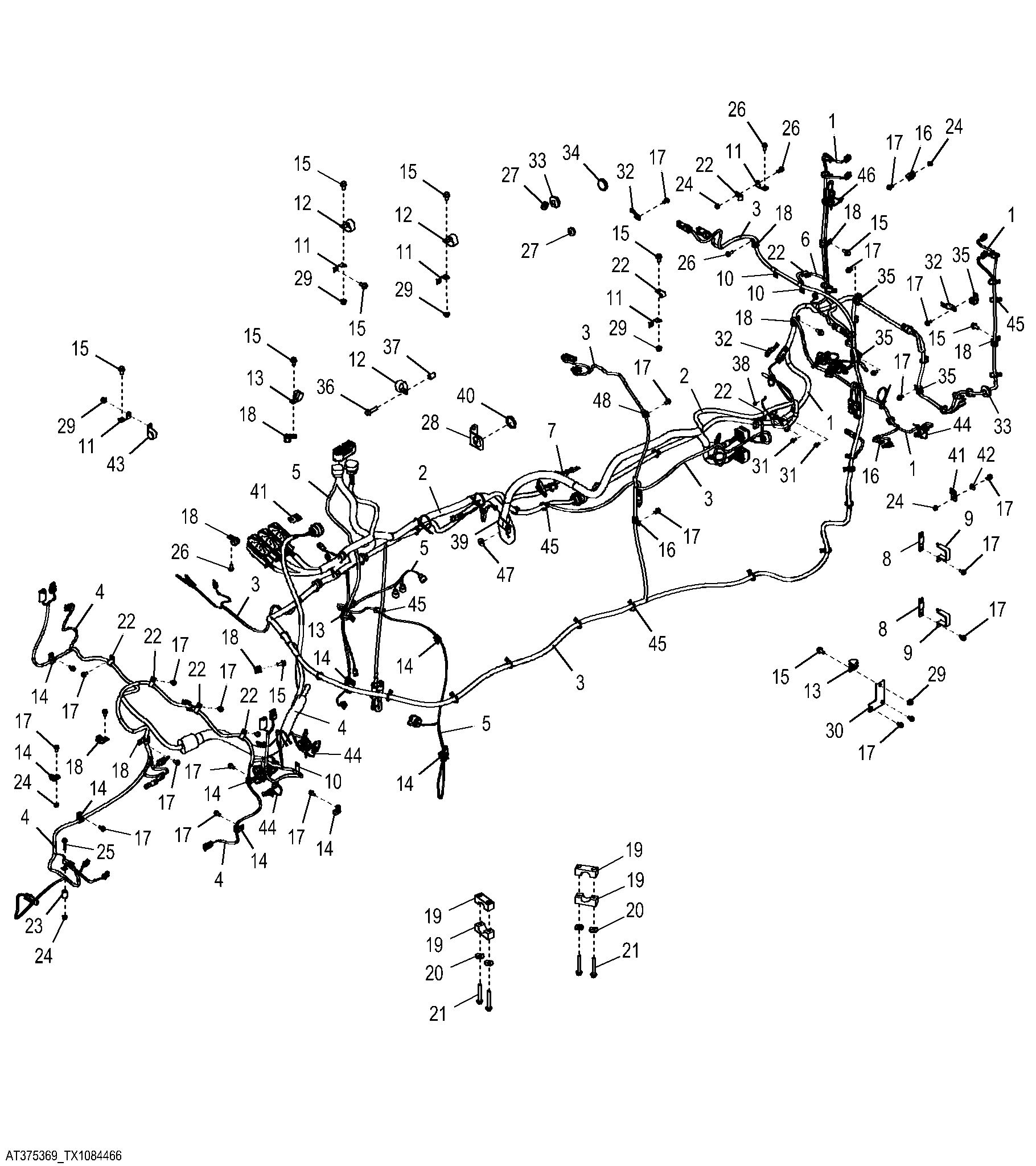

Main Wiring Harnesses for Z-Bar Configurations

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT371098	1	Wiring Harness	Rear Frame
2	AT369566	1	Wiring Harness	Engine
3	AT421581	1	Wiring Harness	Engine Frame, SUB FOR AT374185 AND AT407352
4	AT384434	1	Wiring Harness	Loader Frame
5	AT345195	1	Wiring Harness	Transmission
6	AT378876	1	Wiring Harness	Surge Tank
7	AT398216	1	Wiring Harness	Starter Excitation Jumper, SUB FOR AT368272
8	AT370205	2	Bracket	-
9	AT370204	2	Bracket	-
10	AH89557	3	Clip	-
11	T234768	5	Bracket	-
12	AH77714	3	Clip	-
13	T102934	5	Clamp	-
14	T75276	9	Clamp	-
15	19M7784	15	Screw	M10 X 20
16	T74412	3	Clamp	-
17	19M7865	26	Screw	M8 X 16
18	T74416	9	Clamp	-
19	T326957	4	Clamp	SUB FOR T67995
20	T29342	4	Washer	-
21	19M7810	4	Screw	M10 X 80
22	T75197	10	Clamp	-
23	T147891	1	Bushing	-
24	14M7298	6	Flange Nut	M8
25	19M7798	1	Screw	M8 X 40
26	19M7866	4	Screw	M8 X 20
27	R62356	2	Grommet	-
28	T160882	1	Bracket	-
29	14M7296	5	Flange Nut	M10
30	T258930	1	Bracket	-
31	19M7775	2	Screw	M6 X 16
32	57M8736	3	Elec. Connector Accessory	-
33	R45210	2	Grommet	-
34	T185711	1	Plug	-
35	T76252	4	Clamp	-
36	19M7805	1	Screw	M10 X 45
37	28H3389	1	Spacer	0.423" X 0.675" X 1"
38	14M7375	1	Flange Nut	M5
39	T203438	1	Clamp	-
40	57M8035	1	Nut	-
41	57M10650	2	Clip Kit	-
42	24M7298	1	Washer	8.400 X 25 X 2 mm
43	T162675	1	Clamp	-
44	R44302	13	Tie Band	-
45	R44302	43	Tie Band	-
46	R44302	1	Tie Band	-
47	24M7296	1	Washer	10.500 X 30 X 2.500 mm
48	T78974	1	Clamp	-

Main Wiring Harnesses for Z-Bar Configurations
