Main Wiring Harnesses for Powerllel™ Configurations

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT371098	1	Wiring Harness	Rear Frame
2	AT369566	1	Wiring Harness	Engine
3	AT393426	1	Wiring Harness	Loader Frame
4	AT345195	1	Wiring Harness	Transmission
5	AT378876	1	Wiring Harness	Surge Tank
6	AT398216	1	Wiring Harness	Starter Excitation Jumper
7	AT407352	1	Wiring Harness	Engine Frame
8	AT370205	2	Bracket	-
9	AT370204	2	Bracket	-
10	AH89557	3	Clip	-
11	T234768	5	Bracket	-
12	AH77714	3	Clip	-
13	T162675	1	Clamp	-
14	T102934	3	Clamp	-
15	T75276	5	Clamp	-
16	19M7784	14	Screw	M10 X 20
17	T74412	5	Clamp	-
18	19M7865	27	Screw	M8 X 16
19	T74416	7	Clamp	-
20	T326957	4	Clamp	SUB FOR T67995
21	T29342	4	Washer	-
22	T75197	10	Clamp	-
23	19M7810	4	Screw	M10 X 80
24	T147891	1	Bushing	-
25	14M7298	6	Flange Nut	M8
26	19M7798	1	Screw	M8 X 40
27	T78974	5	Clamp	-
28	T76252	5	Clamp	-
29	19M7866	4	Screw	M8 X 20
30	R62356	2	Grommet	-
31	T160882	1	Bracket	-
32	14M7296	5	Flange Nut	M10
33	T258930	1	Bracket	-
34	19M7775	2	Screw	M6 X 16
35	57M8736	3	Elec. Connector Accessory	-
36	R45210	2	Grommet	-
37	T185711	1	Plug	-
38	19M7805	1	Screw	M10 X 45
39	28H3389	1	Spacer	0.423" X 0.675" X 1"
40	14M7375	1	Flange Nut	M5
41	T203438	1	Clamp	-
42	57M8035	1	Nut	-
43	57M10650	2	Clip Kit	-
44	R44302	63	Tie Band	-
45	24M7298	1	Washer	8.400 X 25 X 2 mm

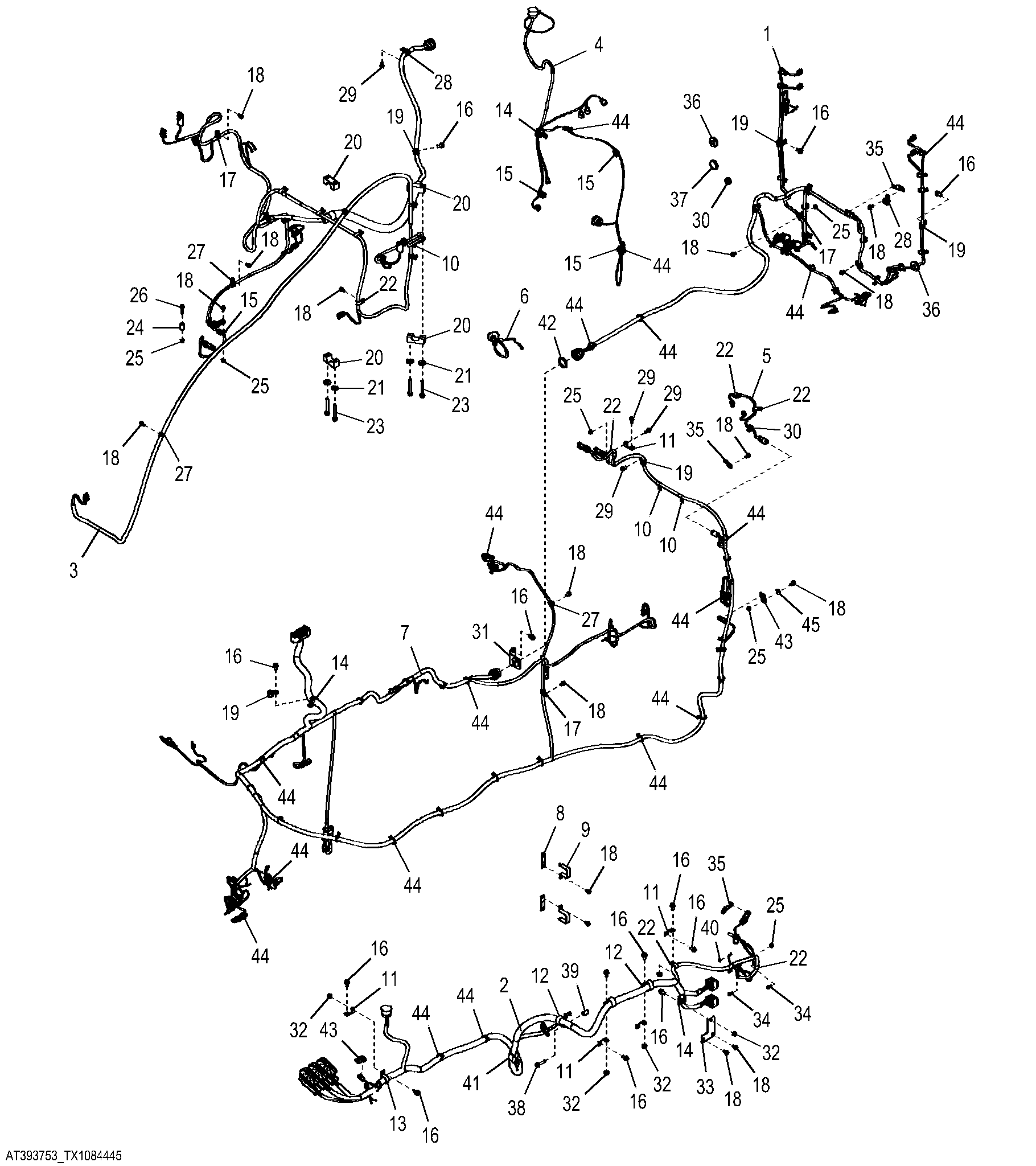

Main Wiring Harnesses for Powerllel™ Configurations
