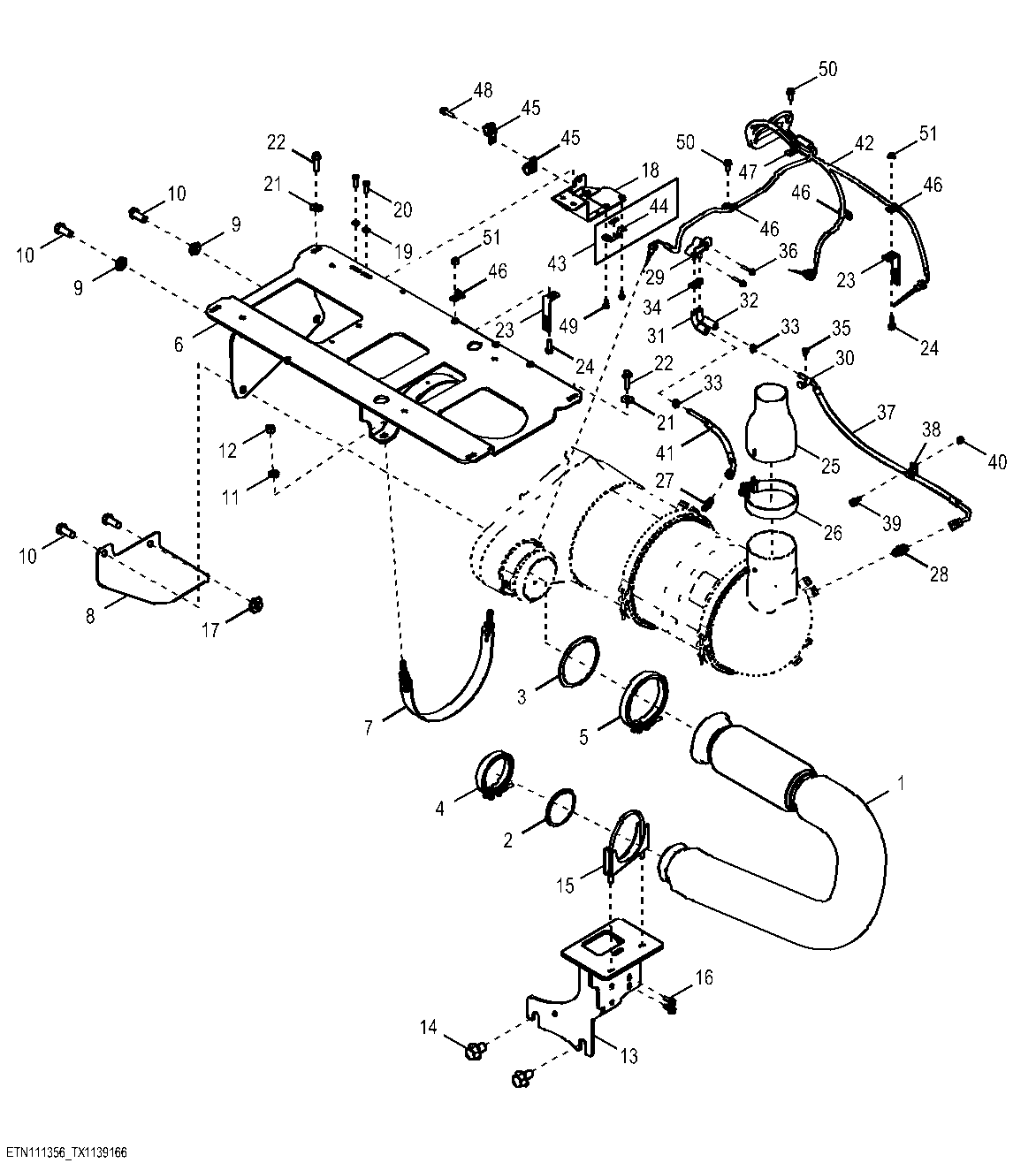

Diesel Particulate Filter Installation (654134 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT423807	1	Exhaust Pipe	-
2	R529510	1	Gasket	-
3	R529640	1	Gasket	-
4	RE304965	1	Clamp	-
5	RE540348	1	Clamp	-
6	AT424223	1	Bracket	-
7	AT366435	1	Strap	-
8	T286125	1	Heat Shield	-
9	24M7241	2	Washer	17 X 34 X 4 mm
10	19M8035	4	Cap Screw	M16 X 35
11	24M7544	2	Washer	13 X 25 X 3 mm
12	14M7718	2	Lock Nut	M12
13	AT371703	1	Bracket	-
14	19M8501	2	Screw	M20 X 30
15	AN273958	1	Clamp	-
16	19M7867	2	Screw	M8 X 25
17	T119912	1	Washer	-
18	AT417326	1	Bracket	-
19	24M7238	2	Washer	8.700 X 17 X 2 mm
20	19M7407	2	Cap Screw	M8 X 25
21	24M7296	4	Washer	10.500 X 30 X 2.500 mm
22	19M7804	4	Screw	M10 X 40
23	T317051	2	Bracket	-
24	19M7868	2	Screw	M8 X 30
25	T246717	1	Nozzle	-
26	AT358460	1	Clamp	-
27	RE542003	1	Fitting	-
28	RE543081	1	Fitting	-
29	RE546719	1	Pressure Sensor	-
30	T326712	1	Clamp	-
31	T328495	1	Hose	-
32	T328494	1	Air Flow Tube	-
33	M164585	3	Hose Clamp	-
34	M131032	1	Clamp	-
35	19M7774	1	Screw	M6 X 12
36	19M7833	2	Screw	M6 X 35
37	AT424335	1	Hose	-
38	T269640	2	Clamp	-
39	19M7866	2	Screw	M8 X 20
40	14M7298	2	Flange Nut	M8
41	AT432404	1	Hose	-
42	RE542437	1	Temperature Sensor	-
43	RE542006	1	Strap	-
44	R527988	1	Strap	-
45	T269641	2	Clamp	-
46	T269639	6	Clamp	-
47	T269643	1	Clamp	-
48	19M7868	1	Screw	M8 X 30
49	19M7775	2	Screw	M6 X 16
50	19M7866	4	Screw	M8 X 20
51	14M7298	2	Flange Nut	M8

Diesel Particulate Filter Installation (654134 - )

Нет текстового описания
