Открытый узел

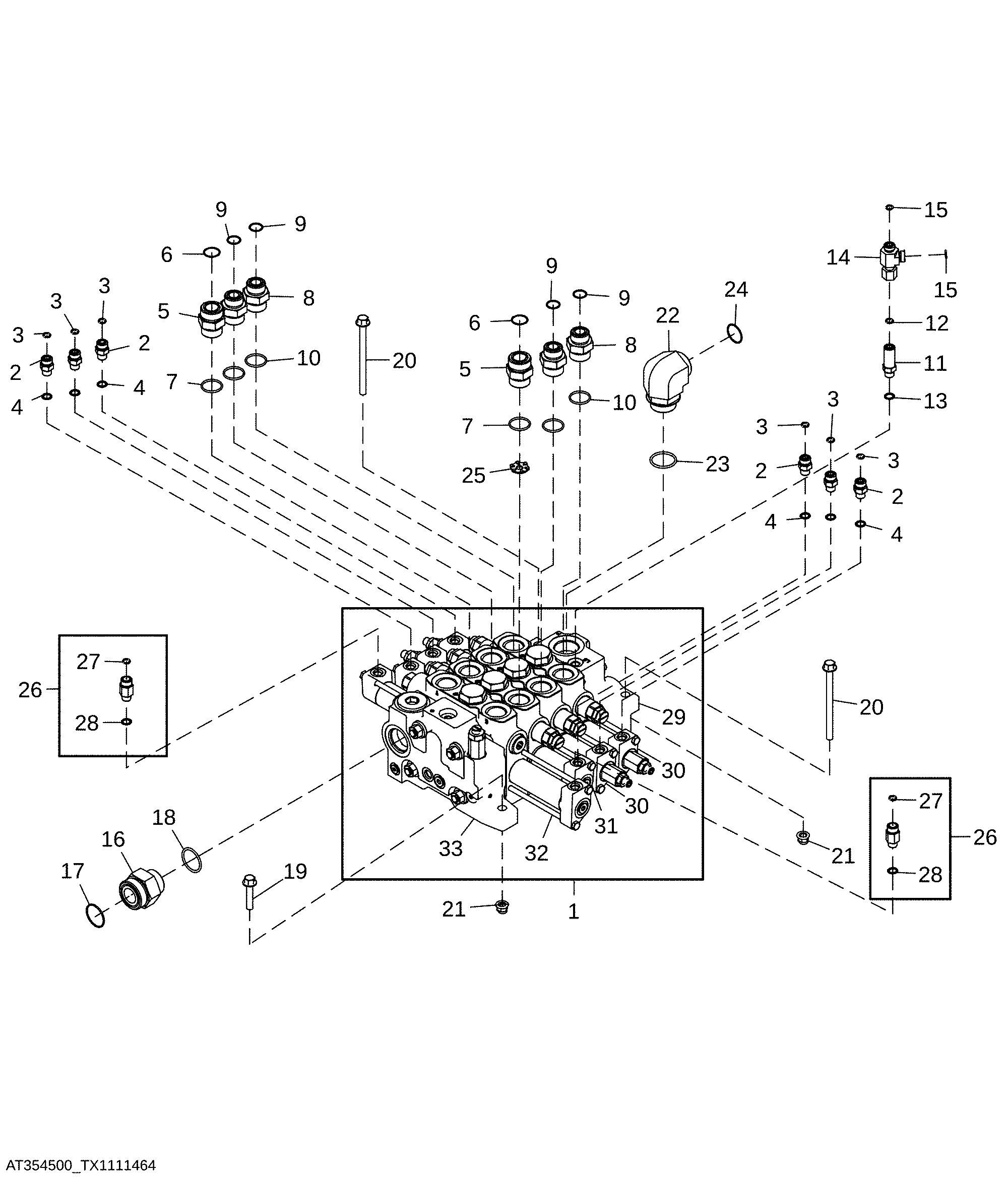

4-Spool Loader Control Valve (Powerllel™)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT210683	4	Stud	Stud Assembly for 4-Spool Control Valve
1	AT225794	1	Hyd Actuated Control Valve	-
1	AT210969	1	Seal Kit	Interface Seal Kit
2	AT210694	1	Manifold	Inlet Valve Section Components On Separate Page
3	AT220174	2	Solenoid Hydraulic Valve	Auxiliary Valve Section Components On Separate Page
4	AT222390	1	Spool Valve	Bucket Valve Section Components On Separate Page
5	AT224770	1	Hyd Actuated Control Valve	Boom Valve Section Components On Separate Page
6	AT225799	1	Flow Control Hyd. Valve	Outlet Valve Section Components On Separate Page
7	38H1160	7	Adapter Fitting	-
8	T77613	7	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
9	R26448	7	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
10	38H1164	2	Adapter Fitting	-
11	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
12	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
13	38H1194	4	Adapter Fitting	-
14	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
15	R29936	4	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
16	38H1197	1	Adapter Fitting	-
17	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
18	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
19	T78784	1	O-Ring	37.821 X 1.778 mm (1.489" X 0.070")
20	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
21	14M7400	3	Lock Nut	M10
22	38H1008	1	Elbow Fitting	-
23	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
24	38H1325	1	Elbow Fitting	-
24	38H1008	1	Elbow Fitting	-
25	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
26	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
26	T78612	1	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")
27	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
28	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")

4-Spool Loader Control Valve (Powerllel™)

Нет текстового описания
