Открытый узел

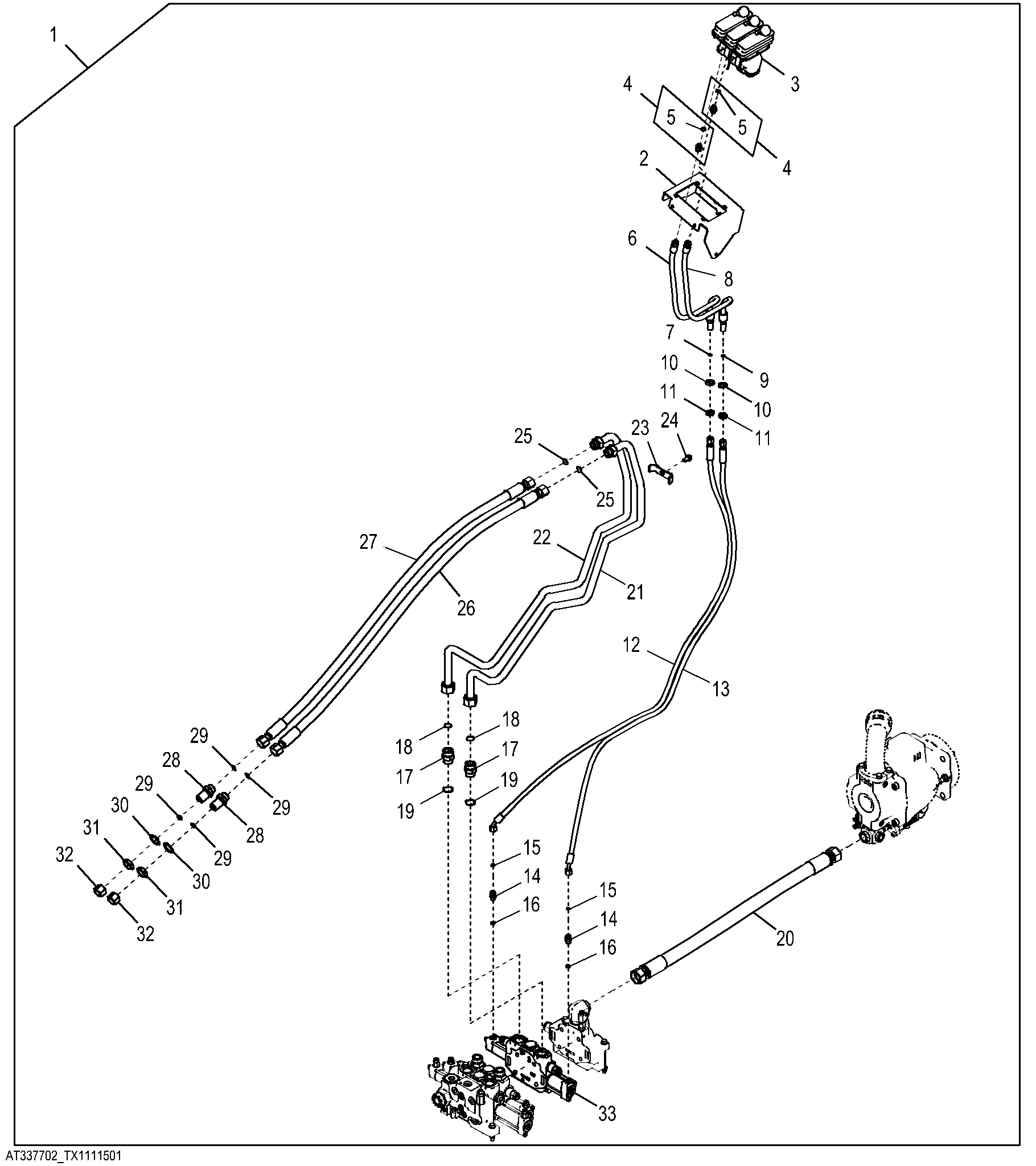

2-Lever to 3-Lever Pilot Controller Conversion Kit (Z-Bar)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT337702	1	Control Kit	Whole Goods
2	AT341526	1	Plate	-
3	AT300154	1	Hydr./Pilot Control Valve	3-Lever Fingertip Controller
4	63H1001	2	Fitting	-
5	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	AT336507	1	Hydraulic Hose	Fabricate
7	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
8	AT336507	1	Hydraulic Hose	Fabricate
9	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
10	12H327	2	Lock Washer	3/4"
11	T81029	2	Nut	17.475 mm (11/16")
12	AT336756	1	Hydraulic Hose	17.4752" X 2362 mm (93") X 17.4752", Fabricate
13	AT336756	1	Hydraulic Hose	17.4752" X 2362 mm (93") X 17.4752", Fabricate
14	38H1160	2	Adapter Fitting	-
15	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
16	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
17	38H1164	2	Adapter Fitting	-
18	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
19	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
20	AT366773	1	Hydraulic Hose	42.8752" X 1003 mm (39-1/2") X 42.8752", Fabricate, SUB FOR AT350942
21	AT220957	1	Oil Line	-
22	AT220958	1	Oil Line	-
23	T167979	1	Clamp	-
24	19M7784	1	Screw	M10 X 20
25	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
26	AT228192	1	Hydraulic Hose	30.1752" X 1549 mm (61") X 30.1752"
27	AT228192	1	Hydraulic Hose	30.1752" X 1549 mm (61") X 30.1752"
28	38H1276	2	Adapter Fitting	-
29	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
30	T174275	2	Lock Washer	30.950 mm (1-7/32")
31	T78707	2	Nut	30.175 mm (1-3/16")
32	38H1418	2	Fitting	-
33	AT220174	1	Solenoid Hydraulic Valve	Auxiliary Valve Section Components On Separate Page
33	AT210951	4	Stud	Stud Assembly for 3-Spool Control Valve

2-Lever to 3-Lever Pilot Controller Conversion Kit (Z-Bar)

Нет текстового описания
