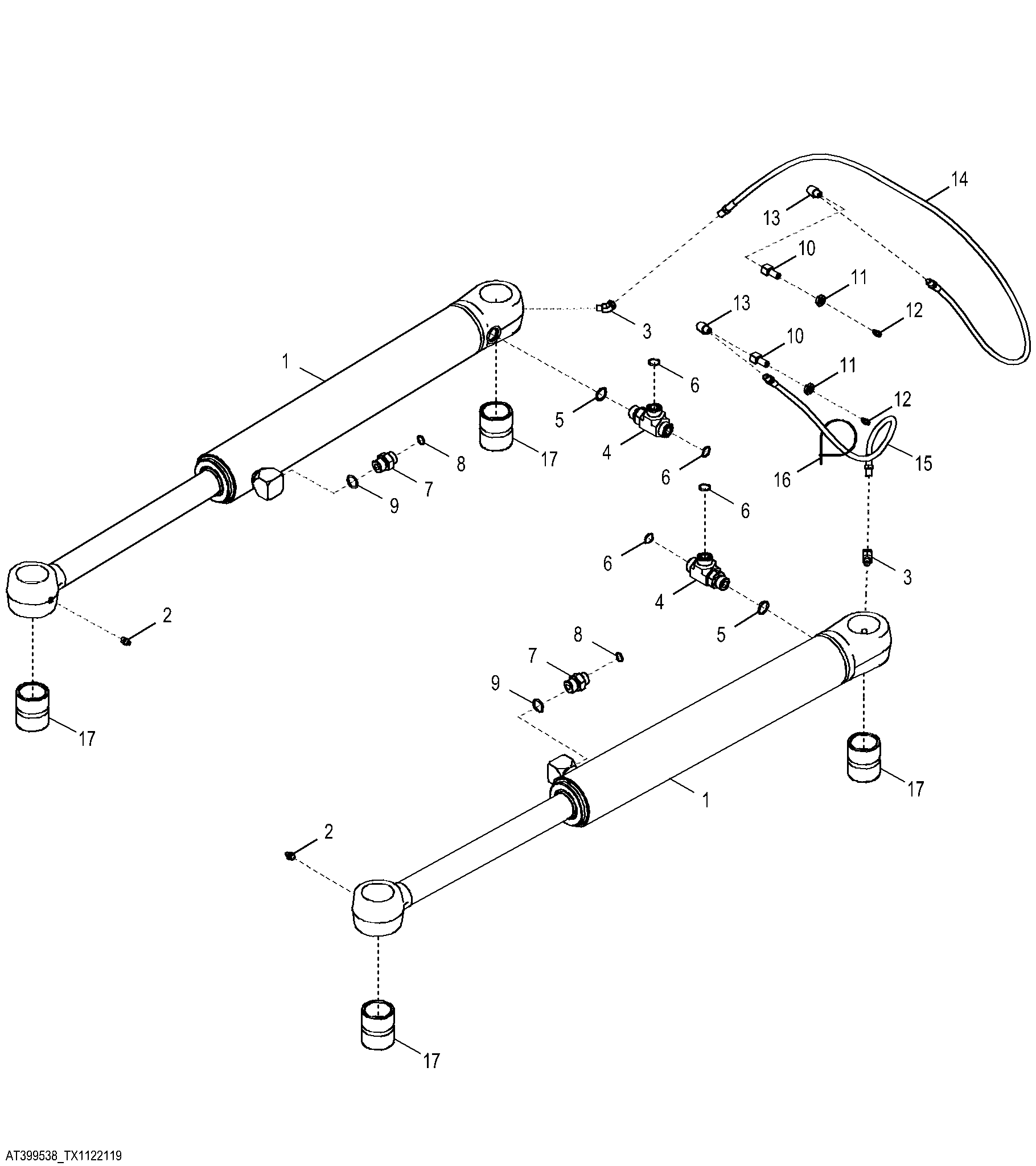

Steering Cylinders with Greased Pin Joints

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC10913	2	Hydraulic Cylinder	Steering Cylinder Components On Separate Page
2	JD7759	2	Lubrication Fitting	-
3	M45937	2	Elbow Fitting	-
4	38H1025	2	Tee Fitting	-
5	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
6	T77932	4	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
7	38H1174	2	Adapter Fitting	-
8	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
9	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	R36311	2	Fitting	-
11	E12379	2	Nut	3.175 mm (1/8")
12	JD7797	2	Lubrication Fitting	-
13	T56112	2	Elbow Fitting	-
14	AT53541	1	Hydraulic Hose	-
15	AT207022	1	Hydraulic Hose	-
16	H77698	1	Tie Band	-
17	R89940	4	Bushing	44.730 X 55.080 X 66 mm (1.761" X 2.169" X 2.598")

Steering Cylinders with Greased Pin Joints
