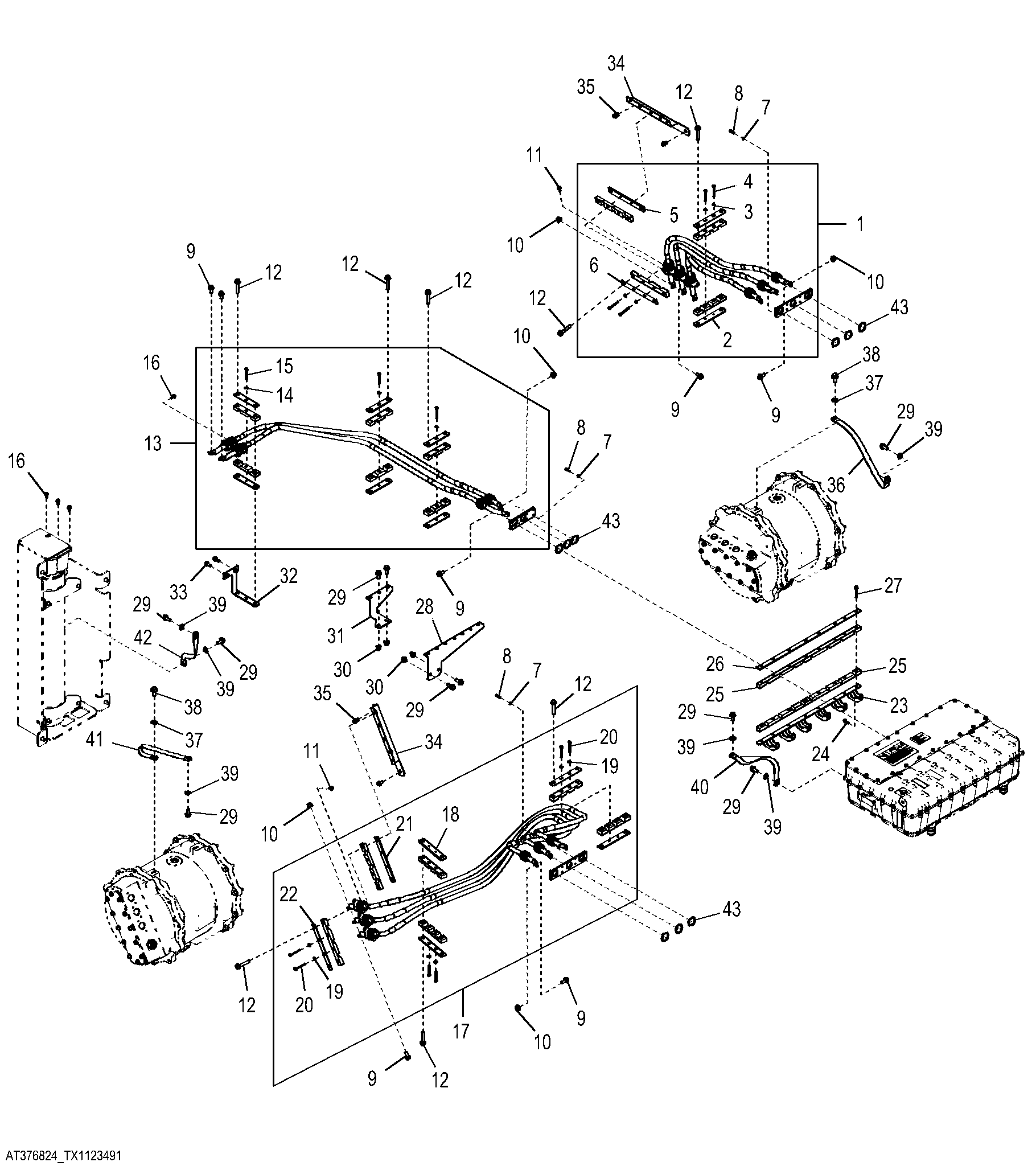

Electrical Drive System Cables

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT427378	1	Drive Cable	Generator Cables
2	T292570	1	Clamp	-
3	24M7293	4	Washer	6.500 X 13 X 1.600 mm
4	19M8329	4	Cap Screw	M6 X 50
5	T309356	1	Strap	-
6	T309355	1	Strap	-
7	24M7027	23	Washer	5.300 X 10 X 1 mm
8	19M8581	23	Screw	M5 X 20
9	AT425779	16	Cap Screw	-
10	DC19765	14	Flange Nut	-
11	19M7775	12	Screw	M6 X 16
12	19M8528	16	Screw	M10 X 55
13	AT428260	1	Drive Cable	Brake Resistor Cables
14	24M7293	3	Washer	6.500 X 13 X 1.600 mm
15	19M8329	3	Cap Screw	M6 X 50
16	19M9443	11	Screw	M6 X 16
17	AT427377	1	Drive Cable	Electric Motor Cables
18	T292570	2	Clamp	-
19	24M7293	6	Washer	6.500 X 13 X 1.600 mm
20	19M8329	6	Cap Screw	M6 X 50
21	T309356	1	Strap	-
22	T309355	1	Strap	-
23	AT409982	1	Platform	-
24	19M7862	6	Screw	M6 X 20
25	T286177	2	Hose Clamp	-
26	T286178	1	Support	-
27	19M8092	8	Screw	M6 X 50
28	AT409580	1	Platform	-
29	19M7785	10	Screw	M10 X 25
30	14M7400	4	Lock Nut	M10
31	AT409579	1	Platform	-
32	AT410230	1	Platform	-
33	19M7866	2	Screw	M8 X 20
34	AT412150	2	Bracket	-
35	19M7865	4	Screw	M8 X 16
36	R36545	1	Ground Cable	-
37	24M7240	2	Washer	13 X 25 X 3 mm
38	19M7788	2	Screw	M12 X 25
39	TCU26011	6	Washer	-
40	AT38449	1	Ground Cable	-
41	R36545	1	Ground Cable	-
42	AT252530	1	Ground Cable	-
43	T334361	9	Seal	High Voltage
