Third Function Boom To Coupler Hydraulic Lines (Powerllel™)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7804	1	Screw	M10 X 40
2	19M8029	2	Cap Screw	M16 X 30
3	24M7241	2	Washer	17 X 34 X 4 mm
4	28H3383	1	Bushing	0.493" X 0.675" X 3/4"
5	38H1418	2	Fitting	-
6	38H1276	2	Adapter Fitting	-
7	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
8	AT317367	2	Hydraulic Hose	30.1752" X 1981 mm (78") X 30.1752", Fabricate
9	T174275	2	Lock Washer	30.950 mm (1-7/32")
10	T227330	1	Plate	-
11	T78707	2	Nut	30.175 mm (1-3/16")
12	U46753	2	Hose Clamp	-
50	AT347202	1	Hose Kit	Third Function Hydraulics Whole Goods

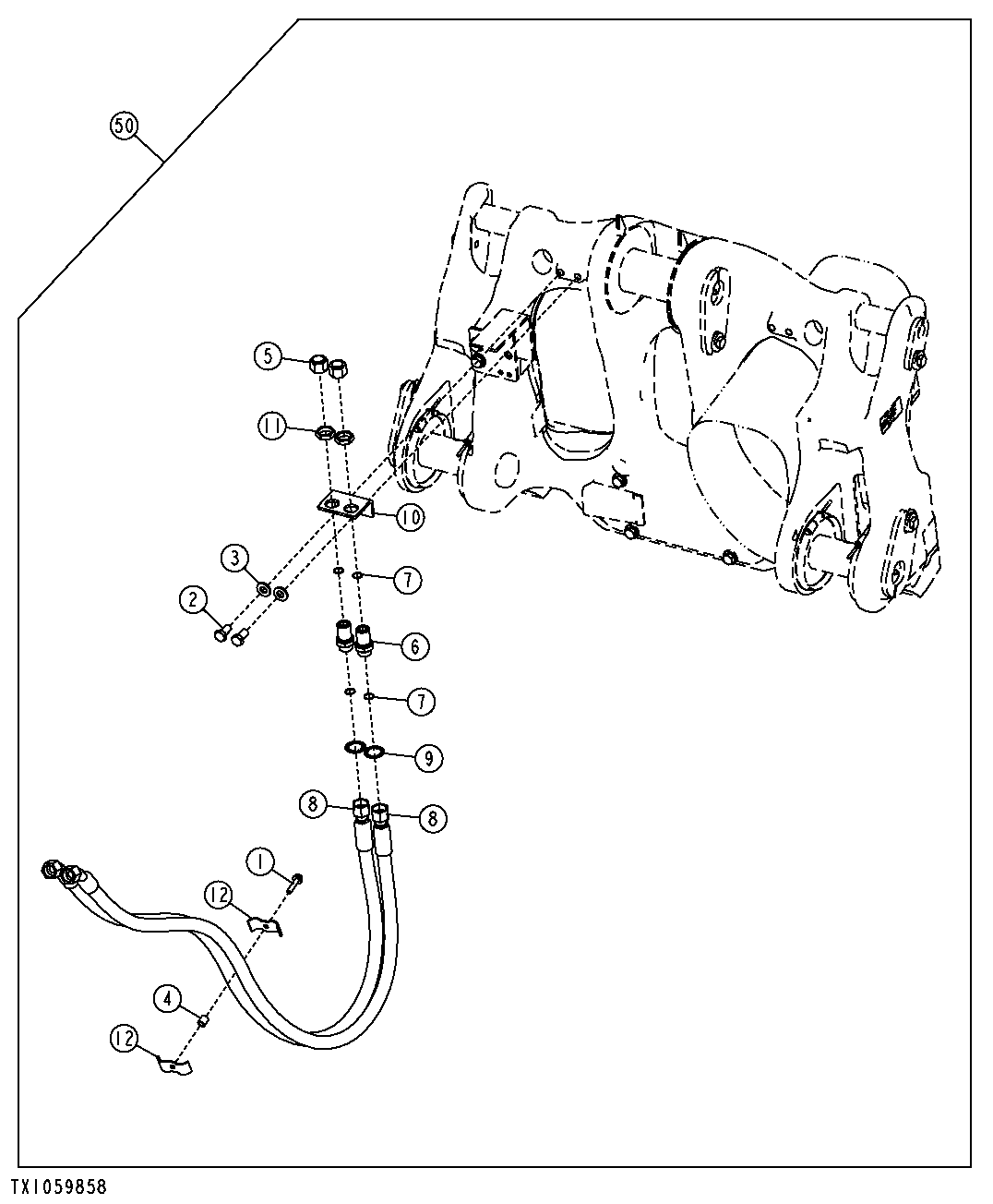

Third Function Boom To Coupler Hydraulic Lines (Powerllel™)

Нет текстового описания
