Steering Cylinders with Greased Pin Joints ( - 618143)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	2	Lubrication Fitting	-
2	E12379	2	Nut	3.175 mm (1/8")
3	R36311	2	Fitting	-
4	T56112	2	Elbow Fitting	3.175 mm (1/8")
5	H77698	1	Tie Band	-
6	AT207022	1	Hydraulic Hose	1/8" X 899 mm (35-1/2") X 1/8"
7	AT53541	1	Hydraulic Hose	1/8" X 1489 mm (58-3/4") X 1/8"
8	JD7759	2	Lubrication Fitting	-
9	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
10	38H1174	2	Adapter Fitting	-
11	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
12	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
13	38H1025	2	Tee Fitting	-
14	M45937	2	Elbow Fitting	3.175 mm (1/8")
15	AH211112	2	Hydraulic Cylinder	Components On Separate Page, NLA, ORDER AH227132 AND (2) R225727

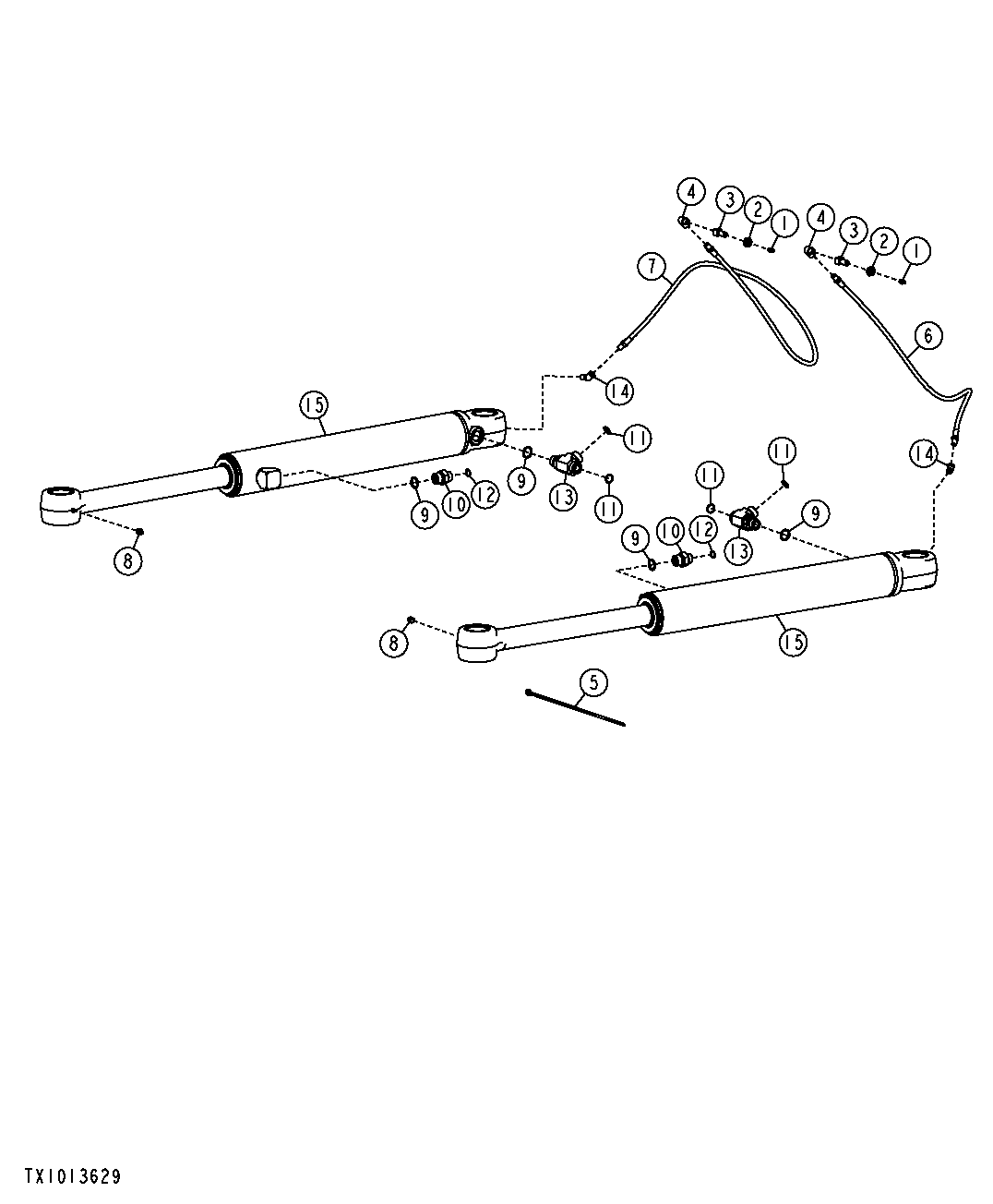

Steering Cylinders with Greased Pin Joints ( - 618143)
