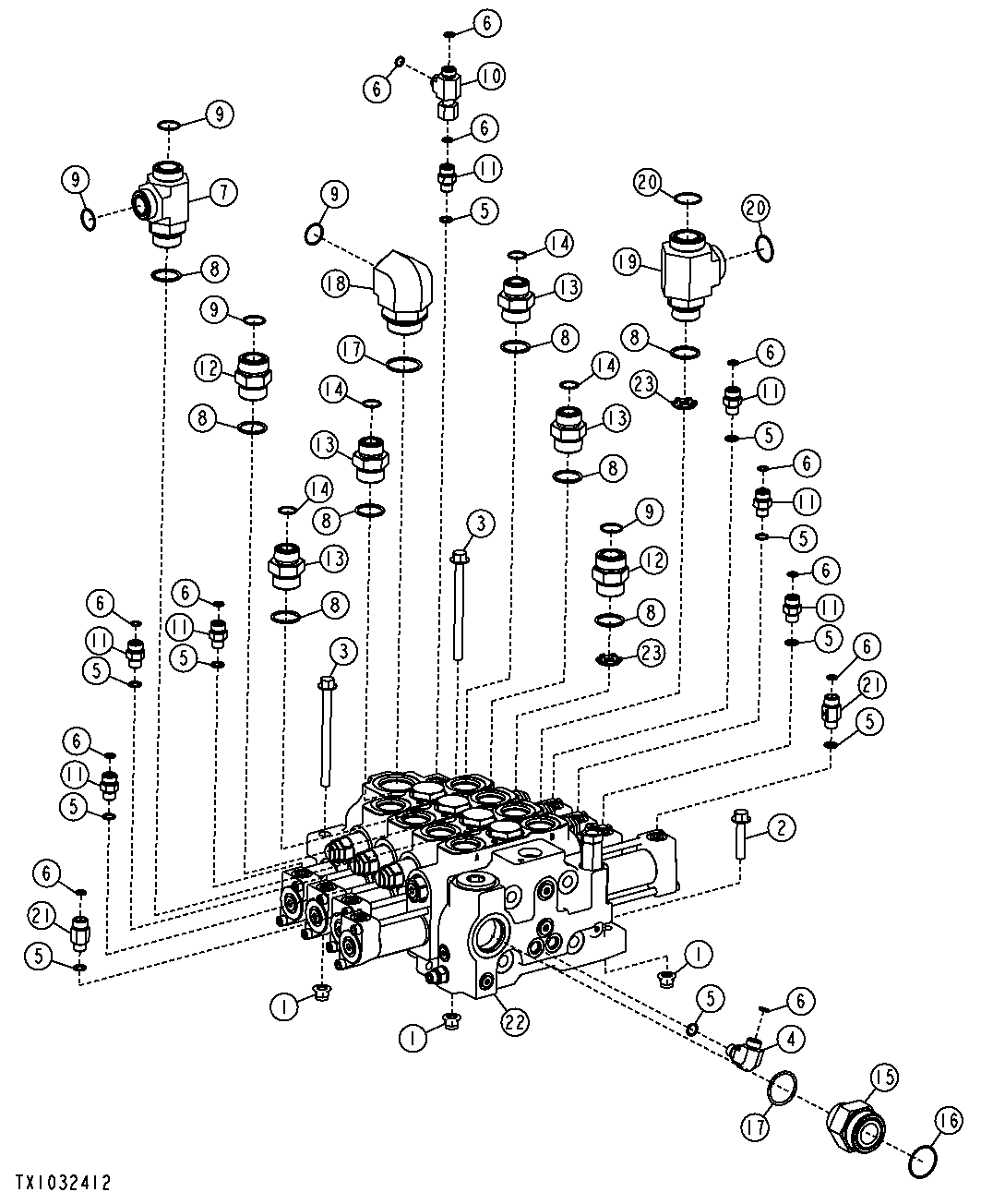

Four Spool Loader Control Valve (Powerllel™)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	3	Lock Nut	M10
2	19M7806	1	Screw	M10 X 50
3	19M7898	2	Screw	M10 X 130
4	38H1004	1	Elbow Fitting	-
5	R26448	10	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
6	T77613	12	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1027	1	Tee Fitting	-
8	R29936	8	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
9	T76938	5	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
10	38H1030	1	Tee Fitting	-
11	38H1160	7	Adapter Fitting	-
12	38H1164	2	Adapter Fitting	-
13	38H1194	4	Adapter Fitting	-
14	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
15	38H1197	1	Adapter Fitting	-
16	T78784	1	O-Ring	37.821 X 1.778 mm (1.489" X 0.070")
17	U13639	2	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
18	38H1325	1	Elbow Fitting	-
19	38H1573	1	Tee Fitting	-
20	T78612	2	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")
21	AT220096	2	Check Valve	-
22	AT225794	1	Hyd Actuated Control Valve	-
22	AT210683	4	Stud	Four Spool Stud Assembly Not Illustrated
23	T178487	2	Orifice	-
24	T169955	6	Orifice	Not Illustrated

Four Spool Loader Control Valve (Powerllel™)

Нет текстового описания
