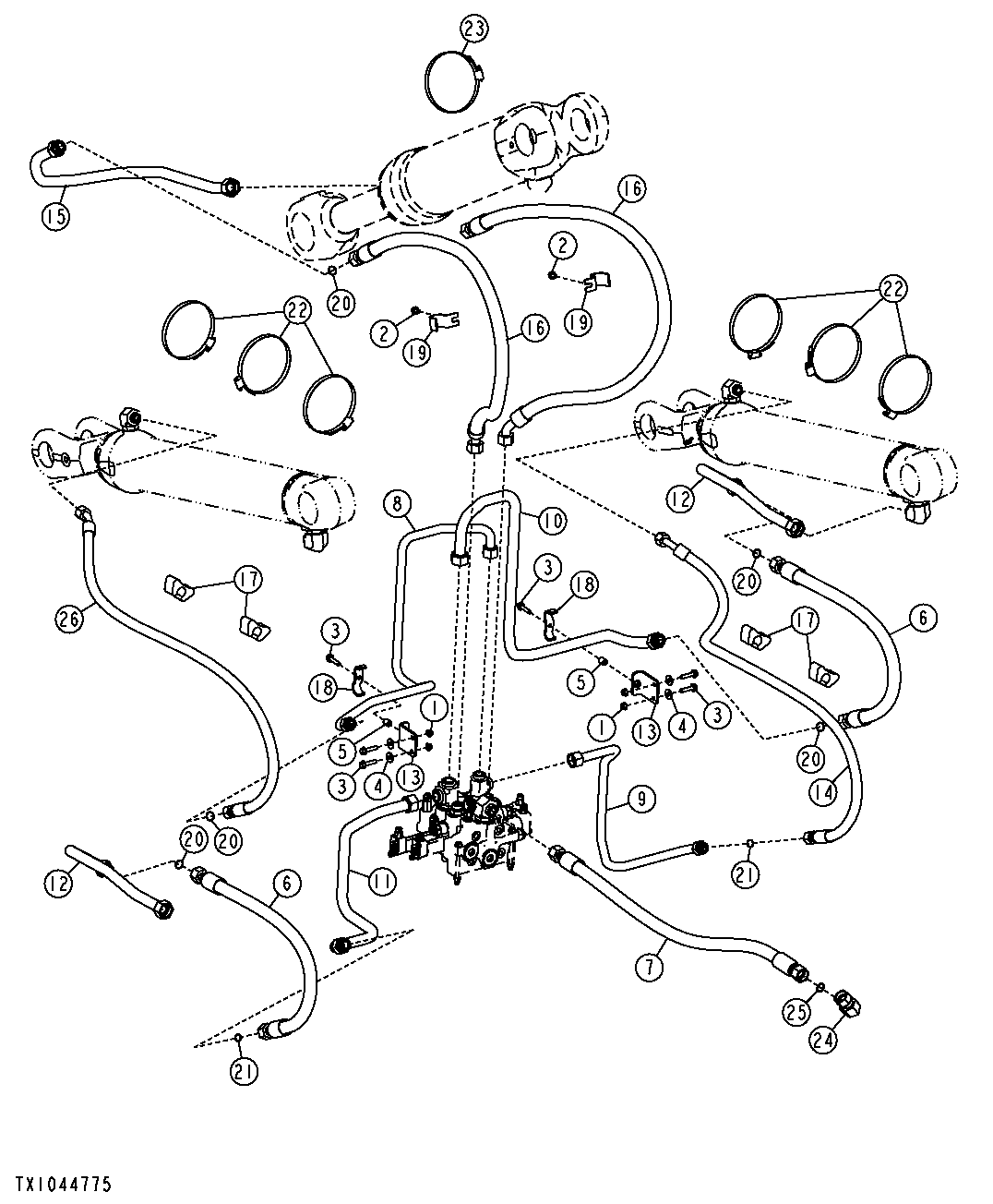

Boom and Bucket Cylinder Hydraulics (Powerllel™) (2-Spool Control Valve)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	19M7783	2	Screw	M10 X 16
3	19M7805	6	Screw	M10 X 45
4	24M7296	4	Washer	10.500 X 30 X 2.500 mm
5	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
6	AT208691	2	Hydraulic Hose	36.5252" X 1060 mm (41-3/4") X 36.5252"
7	AT359036	1	Hydraulic Hose	36.5252" X 1244 mm (49") X 36.5252", (SUB FOR AT210077 ) (ALSO ORDER 38H1098 AND T76938)
8	AT210216	1	Oil Line	-
9	AT210217	1	Oil Line	-
10	AT210218	1	Oil Line	-
11	AT210219	1	Oil Line	-
12	AT210400	2	Oil Line	-
13	AT224318	2	Bracket	-
14	AT320658	1	Hydraulic Hose	-
15	AT332338	1	Oil Line	-
16	AT347679	2	Hydraulic Hose	-
17	T102005	4	Guide	-
18	T170365	2	Clamp	-
19	T224878	2	Clamp	-
20	T76938	5	O-Ring	-
21	T77858	2	O-Ring	-
22	AH130230	6	Hose Clamp	-
23	AH130230	1	Hose Clamp	-
24	38H1098	1	Elbow Fitting	-
25	T76938	1	O-Ring	-
26	AT315051	1	Hydraulic Hose	(SUB FOR AT320658, THIS APPLICATION)

Boom and Bucket Cylinder Hydraulics (Powerllel™) (2-Spool Control Valve)

Нет текстового описания
