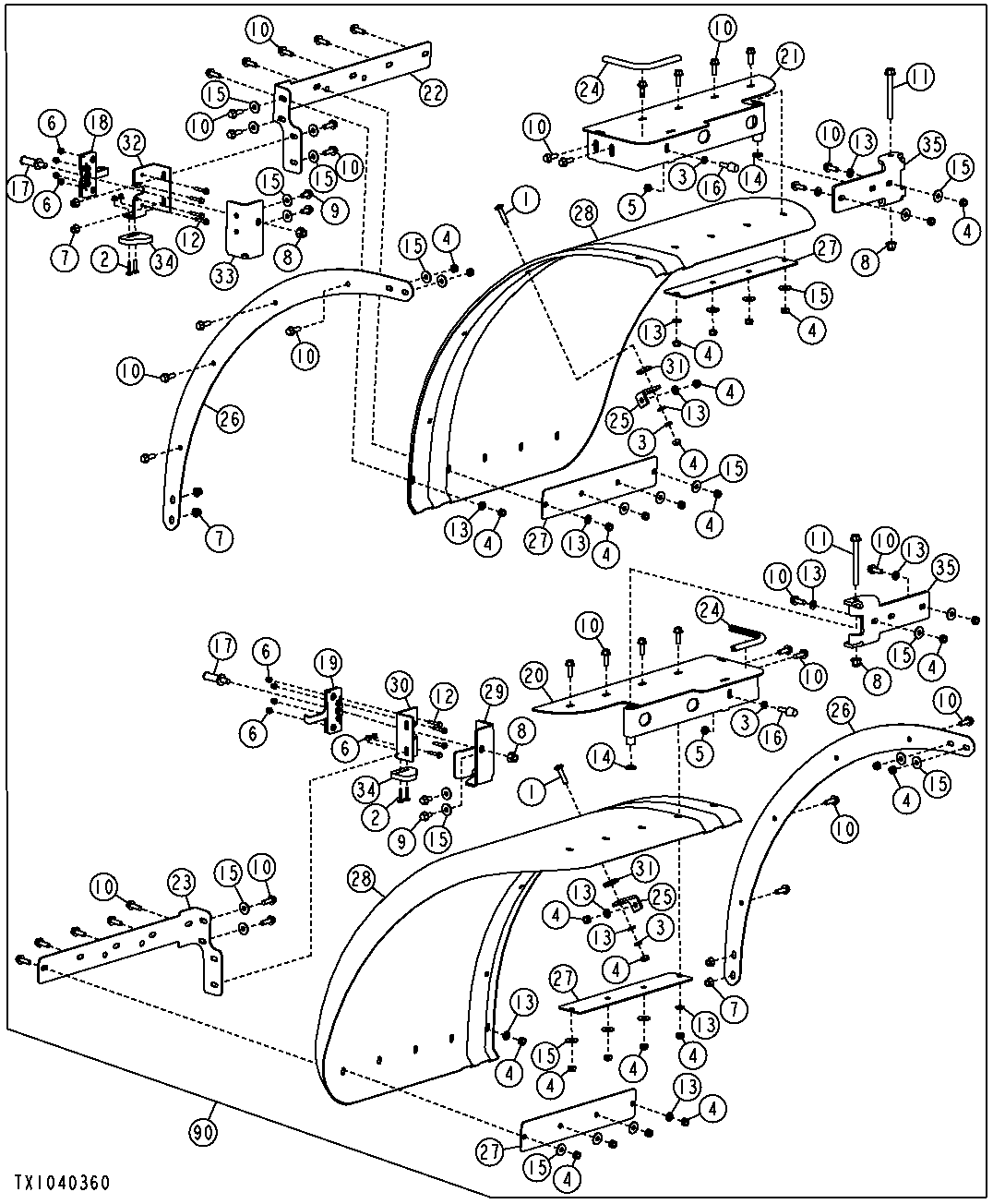

FULL COVERAGE REAR FENDERS (W/LATCH) (ORIGINAL EQUIPMENT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7195	8	Bolt	M10 X 45
2	03M7290	4	Bolt	M6 X 30
3	14M7152	10	Nut	M10
4	14M7167	42	Lock Nut	M10
5	14M7274	2	Nut	M10
6	14M7397	12	Lock Nut	M6
7	14M7400	6	Lock Nut	M10
8	14M7401	4	Lock Nut	M12
9	19M7784	4	Screw	M10 X 20
10	19M7786	40	Screw	M10 X 30
11	19M7821	2	Screw	M12 X 120
12	19M7833	8	Screw	M6 X 35
13	24M7239	26	Washer	10.700 X 21 X 2.500 mm
14	24M7240	2	Washer	13 X 25 X 3 mm
15	24M7296	30	Washer	10.500 X 30 X 2.500 mm
16	AT219974	2	Bumper	-
17	AT301711	2	Striker	-
18	AT322382	1	Latch	LH
19	AT322383	1	Latch	RH
20	AT328314	1	Bracket	RH
21	-	1	Part 21	LH
22	-	1	Part 22	LH
23	AT330578	1	Bracket	RH
24	-	2	Part 24	(CTL, 1'(305 MM)), (MAKE FROM T58056)
25	T176357	8	Angle	-
26	T201329	2	Plate	-
27	T201330	4	Plate	-
28	T203878	2	Fender	-
29	T221186	1	Bracket	-
30	T223645	1	Bracket	-
31	T22381	8	Washer	-
32	T223814	1	Bracket	-
33	T224462	1	Bracket	-
34	T224498	2	Pad	-
35	T224529	2	Bracket	-
90	-	1	Part 36	(WHOLE GOODS), ( AT312029 NLA), (SUB <service-part qty="1">AT337154</service-part> FULL COVERAGE REAR FENDERS)

FULL COVERAGE REAR FENDERS (W/LATCH) (ORIGINAL EQUIPMENT)
