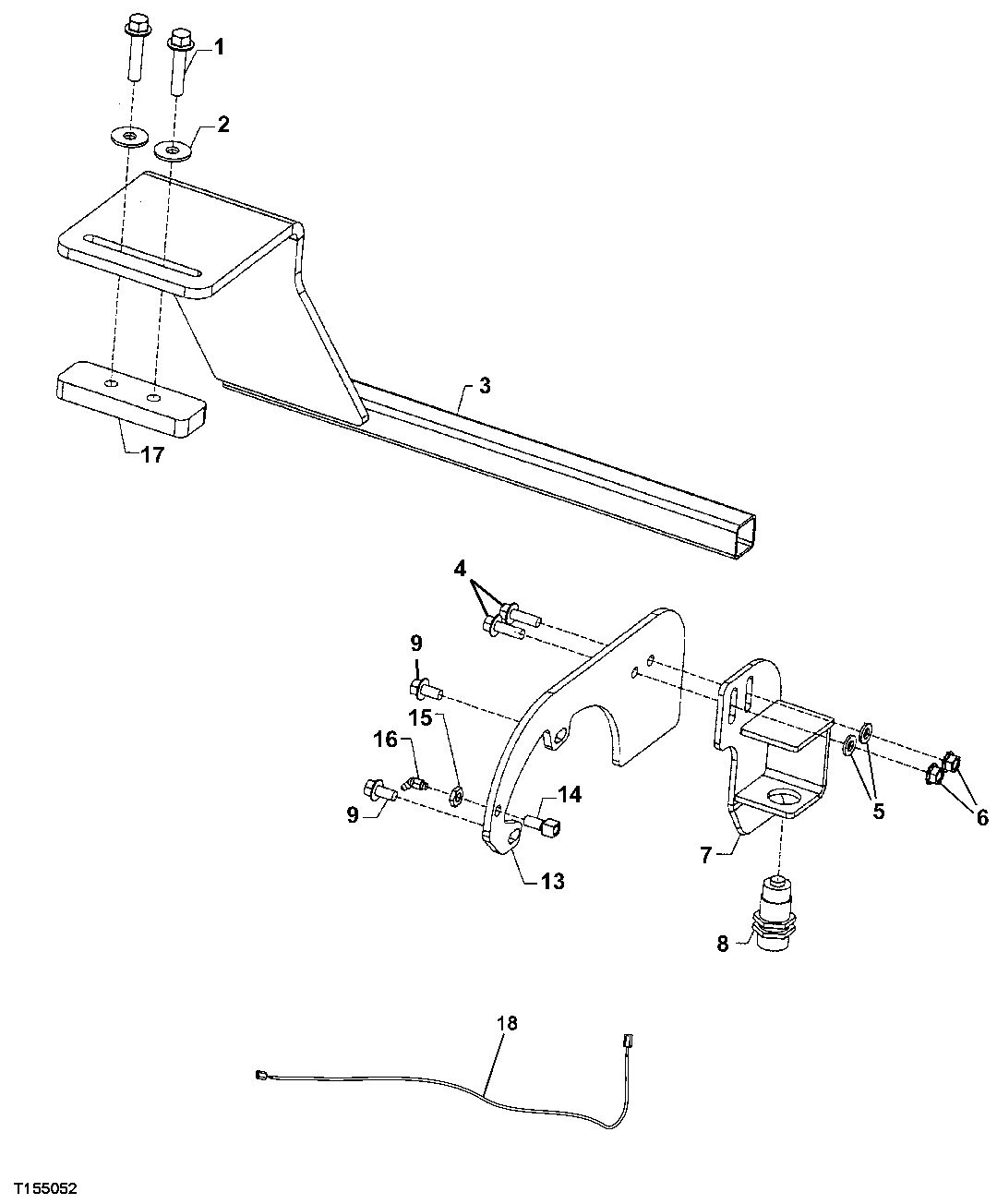

Return-To-Dig Actuator and Sensor (574613 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7814	2	Screw	M12 X 50
2	24M7180	2	Washer	13 X 37 X 3 mm
3	AT221356	1	Actuator	-
3	AT307897	1	Actuator	-
4	19M7786	2	Screw	M10 X 30
5	24M7239	2	Washer	10.700 X 21 X 2.500 mm
6	14M7296	2	Flange Nut	M10
7	AT221350	1	Bracket	-
8	AT203130	1	Sensor	-
9	19M7784	2	Screw	M10 X 20
12	R44302	4	Tie Band	(NOT ILLUSTRATED)
13	T177573	1	Plate	-
14	R36311	1	Fitting	-
15	E12379	1	Nut	-
16	JD7788	1	Lubrication Fitting	-
17	T179609	1	Strap	-
18	AT202827	1	Wiring Harness	-

Return-To-Dig Actuator and Sensor (574613 - )
