Grille and Grille Housing (578420 - 585739)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT220994	1	Cover	-
2	T174271	2	Plug	-
3	AT223987	1	Grille	(SUB FOR AT223577)
4	14M7152	10	Nut	M10
5	AT219974	5	Bumper	-
6	AT220015	1	Latch	-
7	14M7397	4	Lock Nut	M6
8	19M7808	1	Screw	M10 X 65
9	T101975	1	Bushing	-
10	24M7296	2	Washer	10.500 X 30 X 2.500 mm
11	19M8035	8	Cap Screw	M16 X 35
12	24M7241	8	Washer	17 X 34 X 4 mm
13	AT223988	1	Door	(SUB FOR AT223589)
14	19M7833	4	Screw	M6 X 35
15	T170442	1	Bracket	(RH)
16	T172056	1	Bracket	(LH)
17	AT222814	1	Door	-
18	AT221273	4	Bumper	-
19	14M7296	3	Flange Nut	M10
20	T101955	2	Bumper	-
21	19M7784	2	Screw	M10 X 20
22	T168135	2	Strap	-
23	19M7786	2	Screw	M10 X 30
24	Z32264	2	Spacer	-
25	24M7239	2	Washer	10.700 X 21 X 2.500 mm
26	T180661	1	Strap	-
27	24M7228	1	Washer	15 X 21 X 1.300 mm

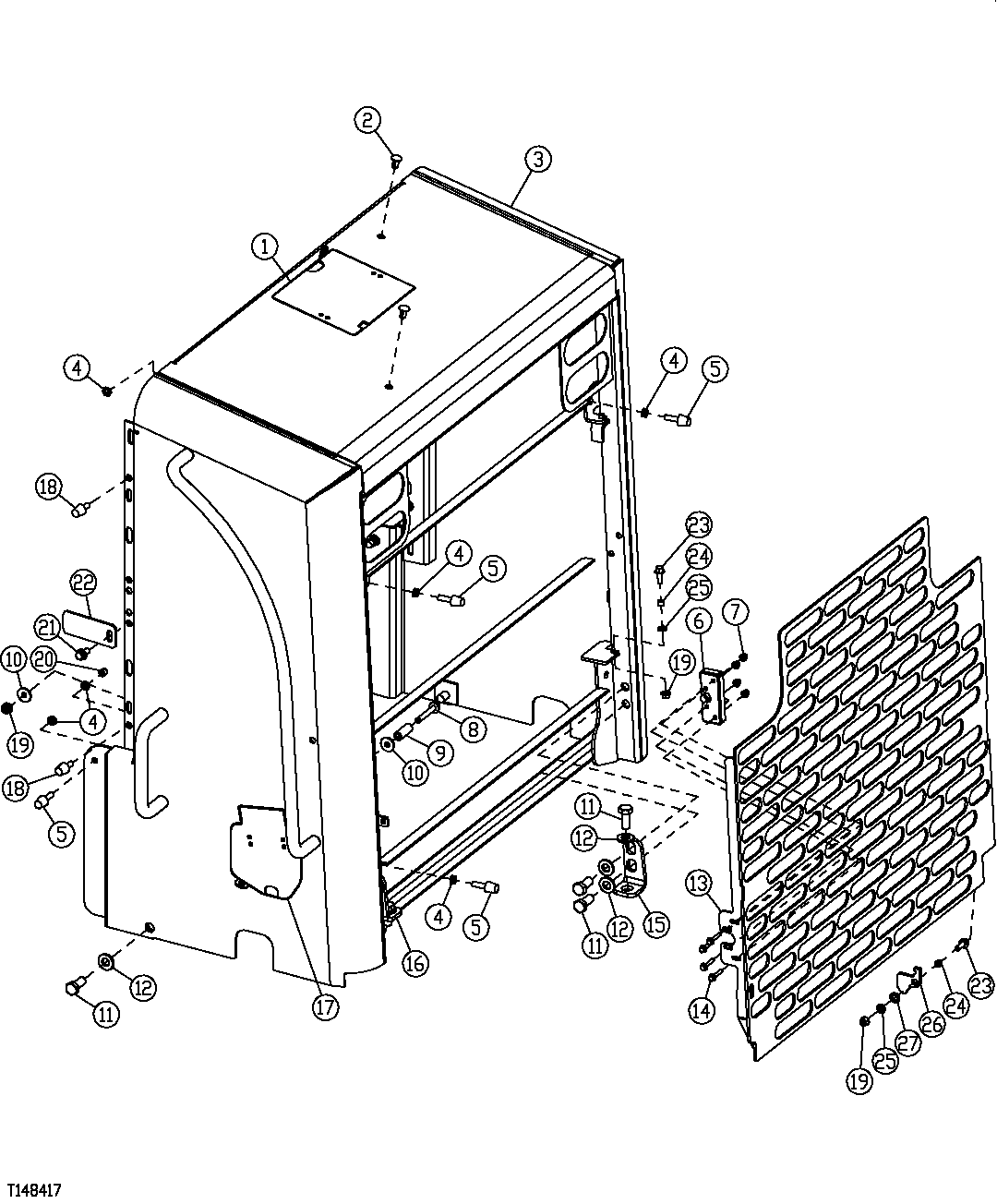

Grille and Grille Housing (578420 - 585739)

Нет текстового описания
