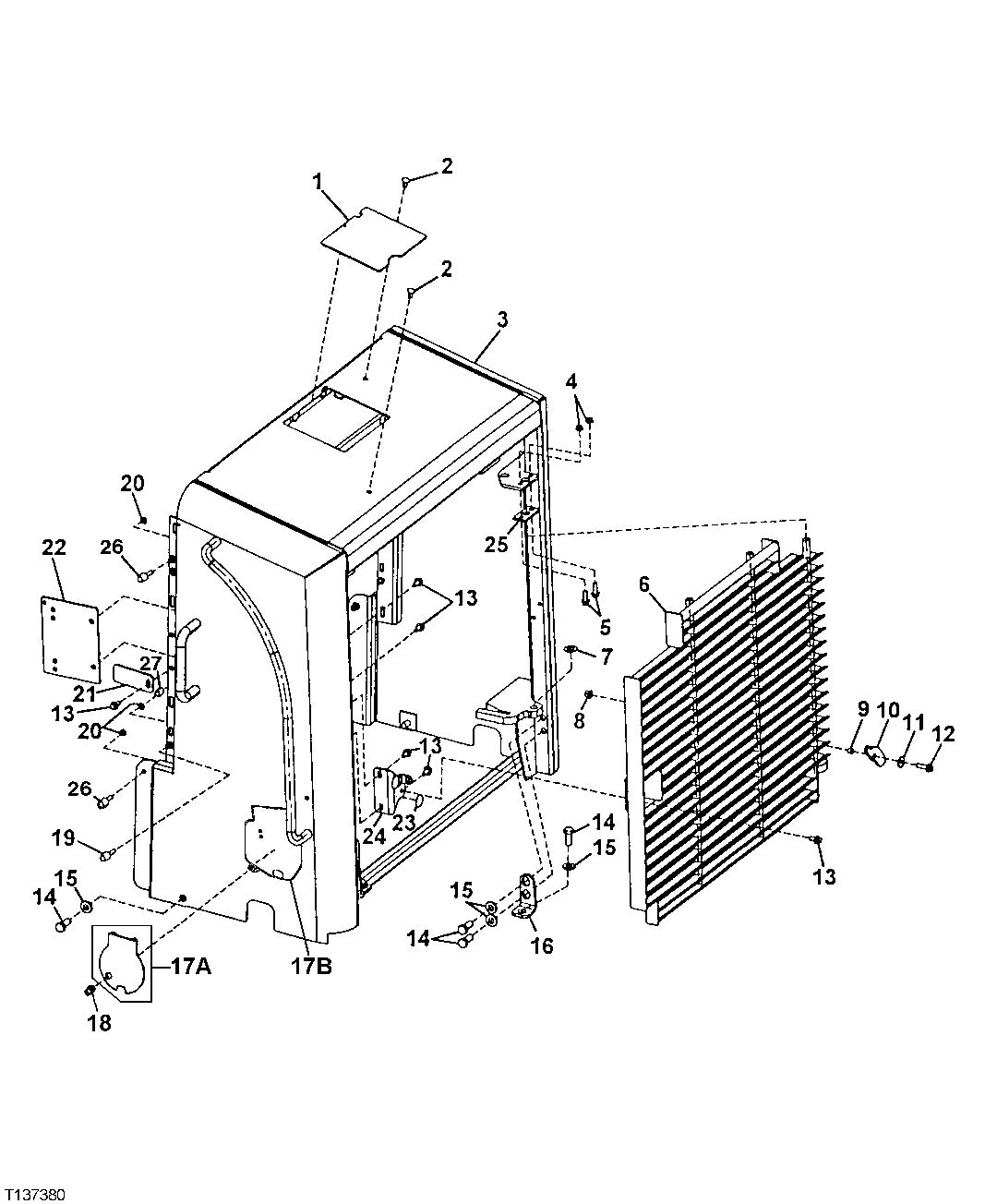

Grille and Grille Housing ( - 578419)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT220994	1	Cover	-
1	AT202924	1	Cover	NLA
2	T174271	2	Plug	-
3	AT222957	1	Grille	(ALSO ORDER AT220993 AND AT220994 ) (SUB FOR AT219932), NLA
4	14M7296	2	Flange Nut	M10
5	19M7786	2	Screw	M10 X 30
6	AT208191	1	Door	-
7	24H1387	1	Washer	49/64" X 1-1/2" X 0.048"
8	14M7400	1	Lock Nut	M10
9	Z32264	1	Spacer	-
10	T156428	1	Strap	NLA
11	24M7296	1	Washer	10.500 X 30 X 2.500 mm
12	19M7835	1	Screw	M10 X 35
13	19M7784	7	Screw	M10 X 20
14	19M8035	8	Cap Screw	M16 X 35
15	T175481	8	Washer	NLA
16	T170442	1	Bracket	(RH), NLA
16	T172056	1	Bracket	(LH) (NOT ILLUSTRATED)
18	AT38176	1	Lock	-
18	12H327	1	Lock Washer	3/4", (NOT ILLUSTRATED)
19	AT219974	5	Bumper	-
20	14M7152	8	Nut	M10
21	T168135	2	Strap	-
22	AT209506	1	Plate	-
23	T149895	2	Label	-
24	AT220241	1	Support	-
25	T156379	1	Plate	-
26	AT219974	4	Bumper	(SUB FOR AT221273)
27	T101955	2	Bumper	-
17A	AT202925	1	Cover	-
17B	AT220993	1	Door	-
