Открытый узел

Boom Cylinder (570487 - 589874)

Boom Cylinder (570487 - 589874)

Boom Cylinder (570487 - 589874)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

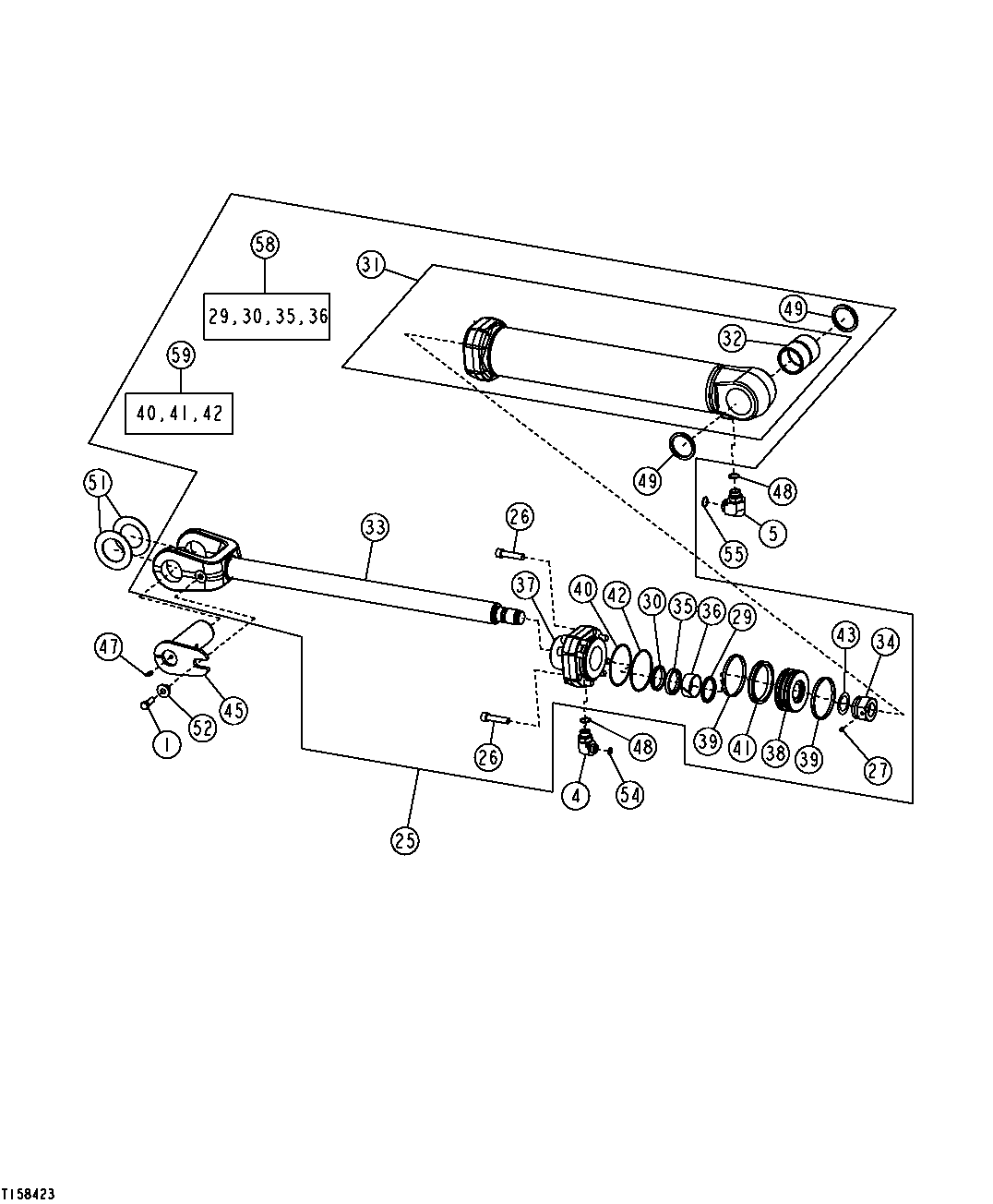

Boom Cylinder (570487 - 589874)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7489	2	Cap Screw	M16 X 45
4	38H1052	2	Elbow Fitting	-
5	38H1053	2	Elbow Fitting	-
25	-	1	Part 4	( AH225288 NLA), (ORDER AH227117 ) (SUB FOR AH210135, AT311653, AH159194 ) (ALSO ORDER T228835 AND (2) T225571)
26	19M8913	18	Screw	M18 X 80
27	22M7139	1	Set Screw	M10 X 10
27	400R	1	Ball	-
29	AH150932	2	Seal	-
30	AH150933	2	Seal	-
31	AH159195	2	Hydraulic Cylinder Barrel	-
32	H158397	2	Bushing	-
33	AH223697	2	Rod	(SUB FOR AH159196)
34	H158175	2	Nut	-
35	H158436	2	Seal	-
36	H158437	2	Wear Ring	-
37	H165481	2	Hydr. Cylinder Rod Guide	-
38	H169747	2	Piston	-
39	H169752	4	Wear Ring	-
40	R78818	2	Back-Up Ring	-
41	RE25102	2	Seal	-
42	T38485	2	O-Ring	-
43	TH110253	2	Shim	-
45	AT339970	4	Pin Fastener	(SUB FOR AT206731)
47	JD7763	4	Lubrication Fitting	-
48	R29936	10	O-Ring	-
49	T102137	8	Seal	-
51	T171734	8	Washer	-
52	T176064	4	Bushing	-
54	T77858	4	O-Ring	-
55	T78612	6	O-Ring	-
58	AH156466	2	Hydraulic Cylinder Kit	(BOOM CYLINDER SEAL REPAIR KIT), (INCLUDES H163187)
59	AH163673	2	Hydraulic Cylinder Kit	(BOOM CYLINDER BORE REPAIR KIT), (INCLUDES H170140)
