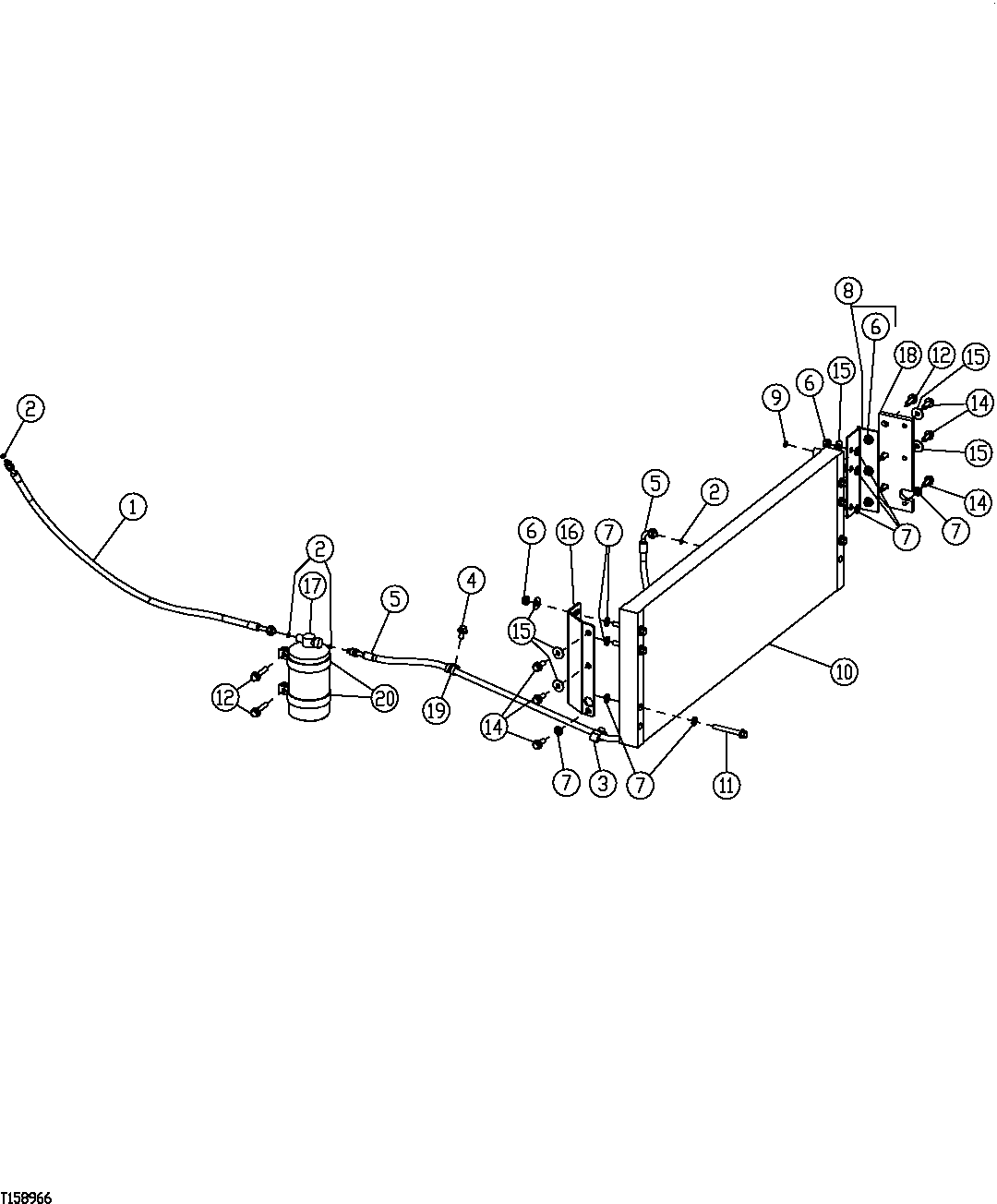

Air Conditioning Condenser and Receiver-Dryer (585740 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT208776	1	Hose	-
2	R10093	4	O-Ring	-
3	AH97280	2	Clip	-
4	19M7784	3	Screw	M10 X 20
5	AT210781	1	Hose	-
6	14M7296	12	Flange Nut	M10
7	24M7239	14	Washer	10.700 X 21 X 2.500 mm
8	AT210031	1	Hinge	-
9	R113050	1	O-Ring	-
10	AT300646	1	Heat Sink	(HARSH ENVIRONMENT)
10	AT208410	1	Vapor Condenser	-
11	19M7810	6	Screw	M10 X 80
12	19M7786	3	Screw	M10 X 30
12	19M7785	3	Screw	M10 X 25
14	19M7785	6	Screw	M10 X 25
15	24M7296	12	Washer	10.500 X 30 X 2.500 mm
16	AT223991	1	Bracket	-
17	AT162848	1	Receiver-Dryer	-
18	AT304734	1	Spacer	(SUB FOR T181207 ) (USE WITH (9) 19M7785)
19	T76252	1	Clamp	-
20	T190513	2	Clamp	(SUB FOR T163597)

Air Conditioning Condenser and Receiver-Dryer (585740 - )

Нет текстового описания
