SINGLE AUXILIARY CONTROLLER

Нет текстового описания

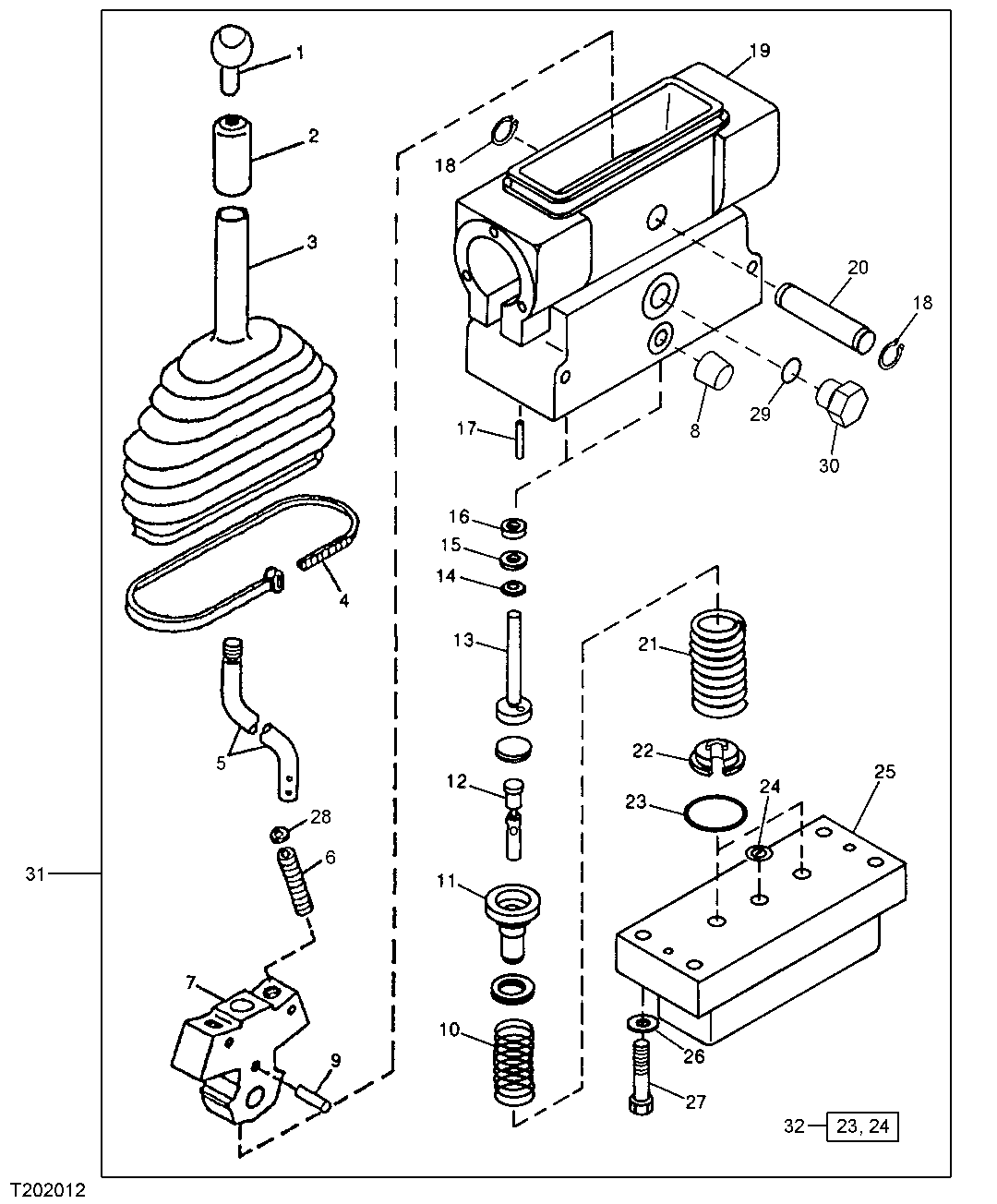

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4117704	1	Knob	(SUB FOR TH100591)
2	T137986	1	Cover	-
3	T126189	1	Boot	-
4	H77698	1	Tie Band	-
5	T141501	1	Lever	-
6	T103100	2	Set Screw	9.525 X 25.400 mm (3/8" X 1")
7	T103098	1	Link	-
8	15H558	2	Pipe Plug	1/8"
9	25H50	1	Groove Pin	5/32" X 3/4"
10	T131603	2	Spring	-
11	T102955	2	Retainer	-
12	-	1	Part 12	-
13	T102958	2	Plunger	-
14	-	1	Part 14	-
15	-	1	Part 15	-
16	-	1	Part 16	-
17	T102961	2	Dowel Pin	3.183 X 15.875 mm (1/8" X 5/8")
18	M43940	1	Snap Ring	-
19	T131615	1	Housing	-
20	T103105	1	Pin Fastener	12.624 X 46.025 mm (0.497" X 1-13/16")
21	T131602	2	Spring	-
22	-	1	Part 22	-
23	T122076	1	O-Ring	(SUB FOR T100097)
24	F3353R	1	O-Ring	-
25	-	1	Part 25	-
26	12M7006	4	Lock Washer	6 mm
27	19M7966	4	Screw	M6 X 25
28	14H774	2	Nut	3/8"
29	R26448	1	O-Ring	-
30	R27218	1	Fitting Plug	-
31	AT151033	1	Manual Hydraulic Valve	-
32	AT104041	1	Seal Kit	(USE WITH AT151033
