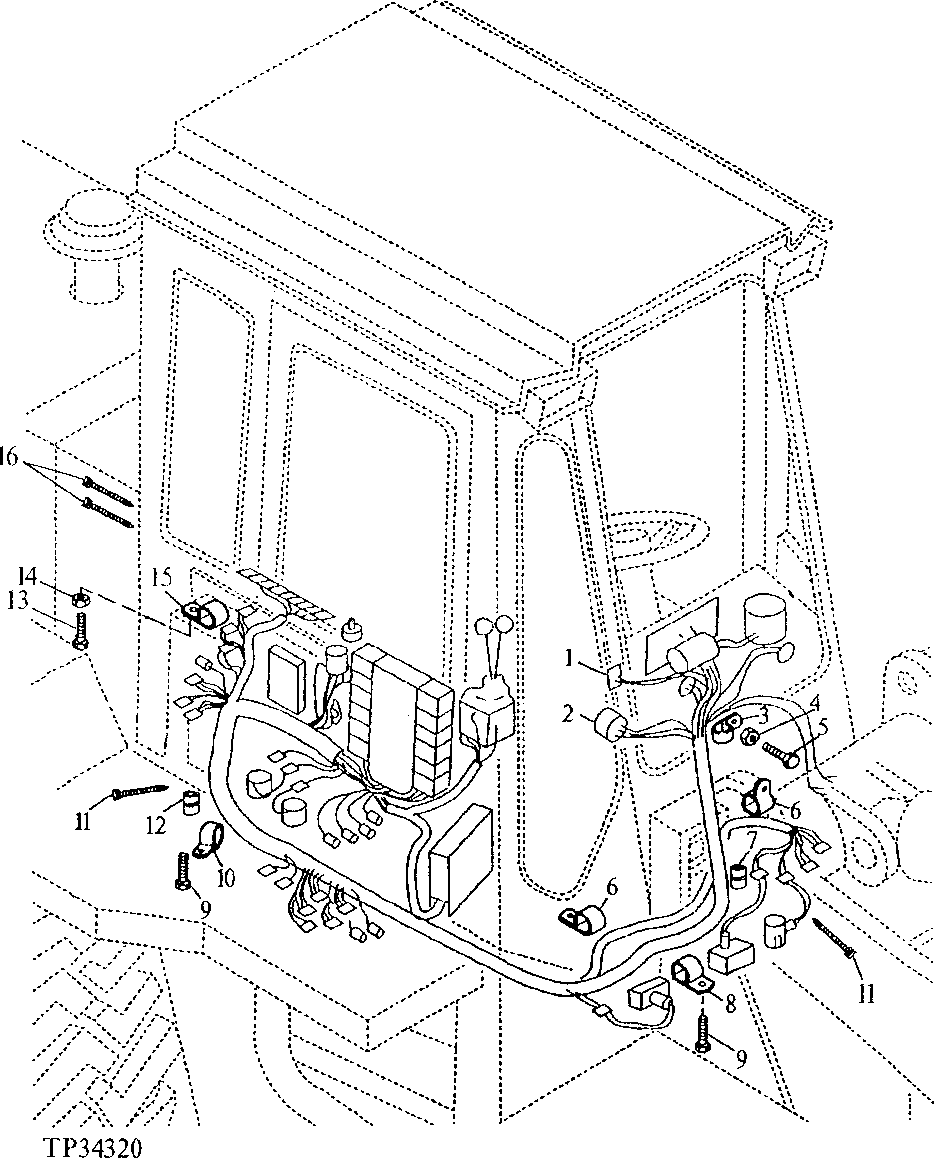

PARK BRAKE SWITCH, KEY SWITCH AND CLAMPING

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT151926	1	Switch	PARK BRAKE
2	AT195301	1	Switch	(SUB FOR AT145931)IGNITION
2	AT145929	1	Key	(SUB FOR AR51481)(NOT ILLUSTRATED)
2	R44342	1	Nut	(KEYSWITCH TO FRONT CONSOLE)
2	R52725	1	Electrical Connector Assy	(KEYSWITCH ON FRONT CONSOLE)
3	T102934	1	Clamp	-
4	24M7239	1	Washer	10.700 X 21 X 2.500 mm
5	19M7783	1	Screw	M10 X 16
6	T74416	2	Clamp	-
7	T143596	2	Grommet	-
8	T120536	1	Clamp	-
9	19M7783	5	Screw	M10 X 16
10	AH77714	1	Clip	-
11	H77698	6	Tie Band	-
12	T143597	3	Grommet	-
13	19M7775	1	Screw	M6 X 16
14	24M7238	1	Washer	8.700 X 17 X 2 mm
15	T102934	1	Clamp	-
16	R44302	2	Tie Band	-

PARK BRAKE SWITCH, KEY SWITCH AND CLAMPING
