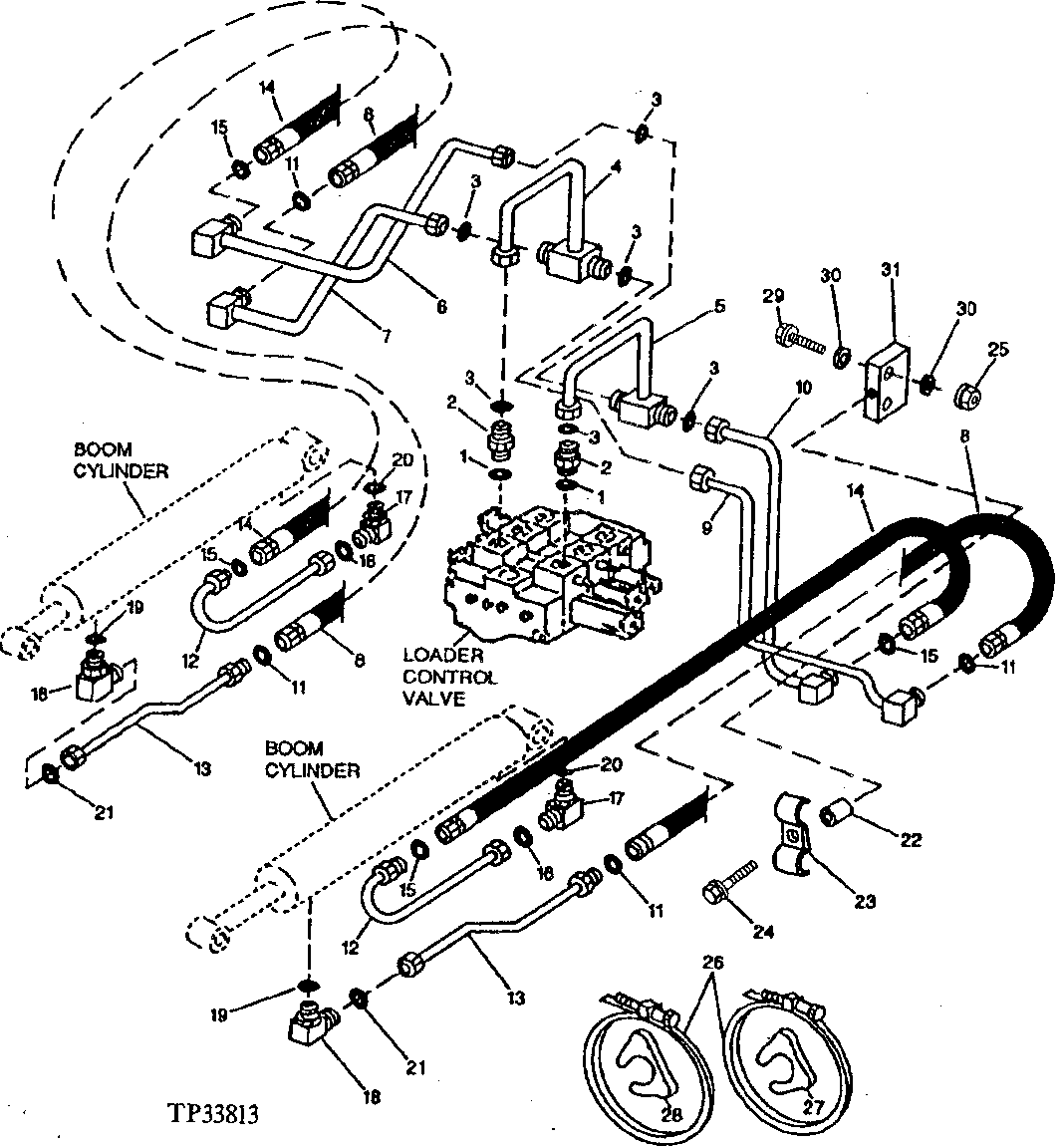

Loader Control Valve To Boom Cylinder Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	38H1196	2	Adapter Fitting	-
3	T78612	6	O-Ring	-
4	AT142060	1	Oil Line	TUBE, BOOM LOWER, TANDEM VALVE
5	AT142061	1	Oil Line	TUBE, BOOM RAISE, TANDEM VALVE
6	AT135738	1	Line	-
7	AT142308	1	Oil Line	TUBE, BOOM LOWER RIGHT, TANDEM VALVE
8	AT102435	2	Hydraulic Hose	30.1752" X 1279 mm (50-1/2") X 30.1752", LOWER
9	AT142309	1	Oil Line	TUBE, BOOM LOWER LEFT, TANDEM VALVE
10	AT135739	1	Line	-
11	T77858	4	O-Ring	-
12	AT150781	2	Oil Line	RAISE
13	AT150782	2	Oil Line	LOWER, NLA
14	AT103088	2	Hydraulic Hose	RAISE
15	T76938	4	O-Ring	-
16	T78612	2	O-Ring	-
17	38H1008	2	Elbow Fitting	-
18	38H1037	2	Elbow Fitting	-
19	R29936	2	O-Ring	-
20	U13639	2	O-Ring	-
21	T76938	2	O-Ring	-
22	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
23	T40705	2	Clamp	-
24	19M7805	2	Screw	M10 X 45
25	14M7296	2	Flange Nut	M10
26	AT103166	4	Hose Clamp	-
27	T102005	2	Guide	RAISE TUBES
28	T105773	2	Guide	LOWER TUBES
29	19M8528	4	Screw	M10 X 55
30	24M7296	8	Washer	10.500 X 30 X 2.500 mm
31	T127230	2	Support	-
32	14M7296	4	Flange Nut	M10

Loader Control Valve To Boom Cylinder Hydraulics

Нет текстового описания
