Открытый узел

DEFROSTER ( - 547398)

DEFROSTER ( - 547398)

DEFROSTER ( - 547398)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

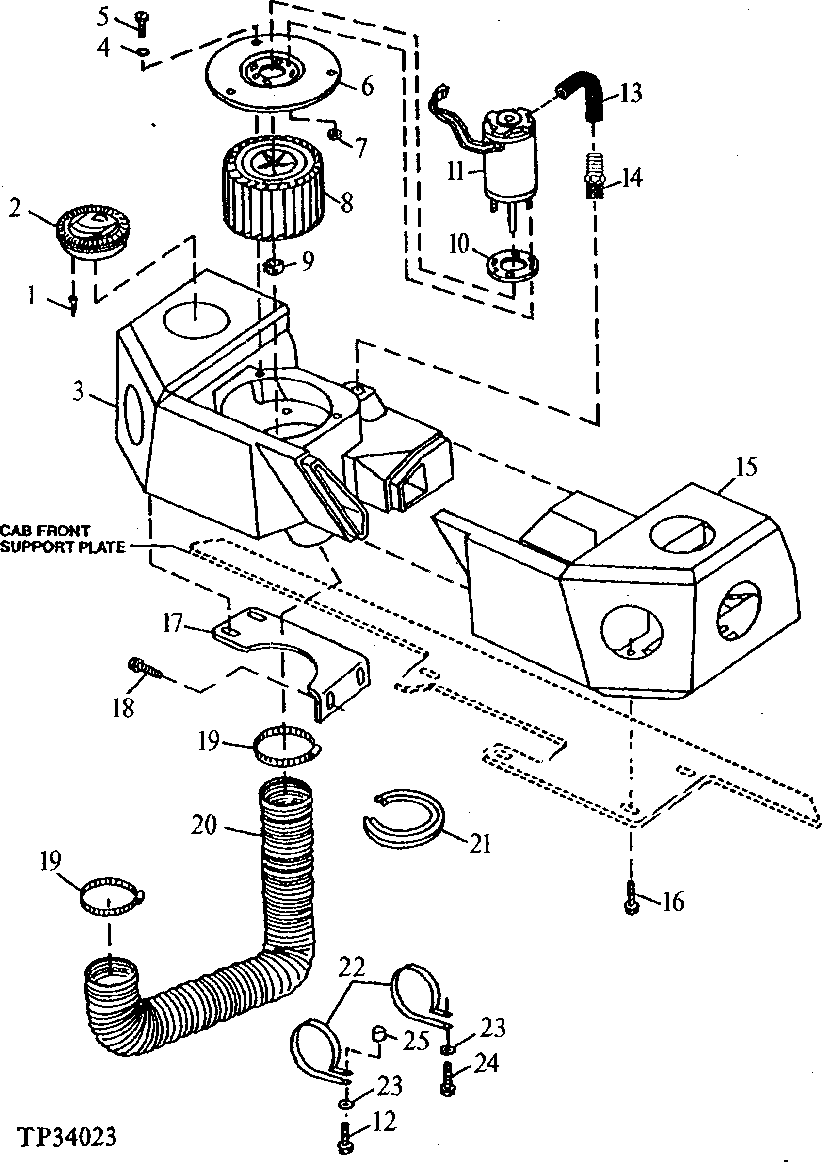

DEFROSTER ( - 547398)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7186	12	Screw	-
2	AT151036	6	Louver	-
3	AT150914	1	Air Duct	-
4	12H295	3	Lock Washer	0.190"
5	21H1300	3	SCREW	0.190" X 3/8"
6	RE36134	6	Plate	-
7	T531T	2	Lock Nut	-
8	R93175	1	Impeller	-
9	R97332	1	Clip	-
10	R97333	1	Gasket	-
11	RE46880	1	Blower	(SUB FOR RE37152)(ALSO ORDER RE36134 MOUNTING PLATE)
11	R44302	1	Tie Band	(NOT ILLUSTRATED)
12	19M7810	1	Screw	M10 X 80
13	R97336	1	Hose	-
14	H23196	1	Fitting	-
15	AT150913	1	Air Duct	-
16	19M7784	6	Screw	M10 X 20
17	T137795	1	Bracket	-
18	19M7785	2	Screw	M10 X 25
19	AR21999	2	Hose Clamp	-
20	T143191	1	Hose	-
21	-	1	Part 22	EDGE OF HOLE IN CAB FLOOR (MAKE FROM T63949 BULK MATERIAL, CUT TO LENGTH)
22	R35794	2	Clamp	-
23	24M7239	2	Washer	10.700 X 21 X 2.500 mm
24	19M7784	1	Screw	M10 X 20
25	28H2634	1	BUSHING	0.546" X 0.840" X 2-3/8"
