Loader Control Valve To Boom Cylinder Hydraulics (644EZ)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	38H1196	2	Adapter Fitting	-
2	38H1053	2	Elbow Fitting	-
3	T78612	6	O-Ring	-
4	AT117329	1	Oil Line	-
5	AT117330	1	Oil Line	-
6	AT103083	1	Oil Line	RAISE
7	AT103081	1	Oil Line	LOWER
8	AT102435	2	Hydraulic Hose	30.1752" X 1279 mm (50-1/2") X 30.1752", LOWER
9	AT103082	1	Oil Line	LOWER
10	AT103084	1	Oil Line	RAISE
11	T77858	4	O-Ring	-
12	AT135169	2	Line	(SUB FOR AT116489)
13	AT103150	2	Oil Line	LOWER, (SUB FOR AT103086)
14	AT103088	2	Hydraulic Hose	RAISE
15	T76938	4	O-Ring	-
16	T76938	2	O-Ring	-
17	AT117386	2	Elbow Fitting	-
18	38H1037	2	Elbow Fitting	-
19	R29936	2	O-Ring	-
20	U13639	2	O-Ring	-
21	T76938	2	O-Ring	-
22	28H1697	2	Spacer	0.493" X 0.675" X 3/4"
23	T40705	2	Clamp	-
24	19M7572	2	Cap Screw	M10 X 45
25	24M7239	2	Washer	10.700 X 21 X 2.500 mm, (NO LONGER REQUIRED)
26	AT103166	4	Hose Clamp	-
27	T105773	2	Guide	-
28	T105773	2	Guide	LOWER TUBES

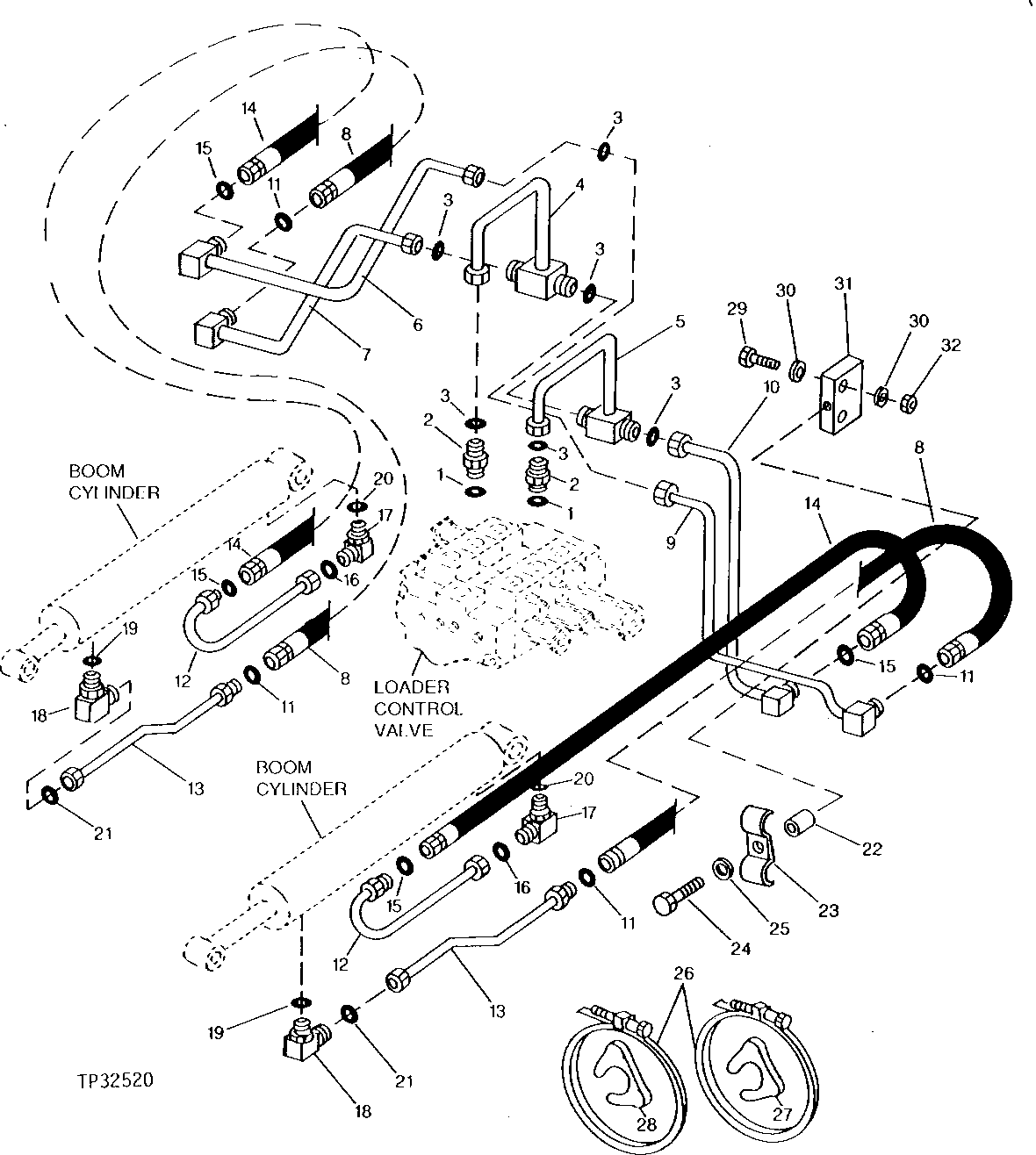

Loader Control Valve To Boom Cylinder Hydraulics (644EZ)

Нет текстового описания
