Открытый узел

Boom Cylinder (644E) ( - 538454)

Boom Cylinder (644E) ( - 538454)

Boom Cylinder (644E) ( - 538454)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

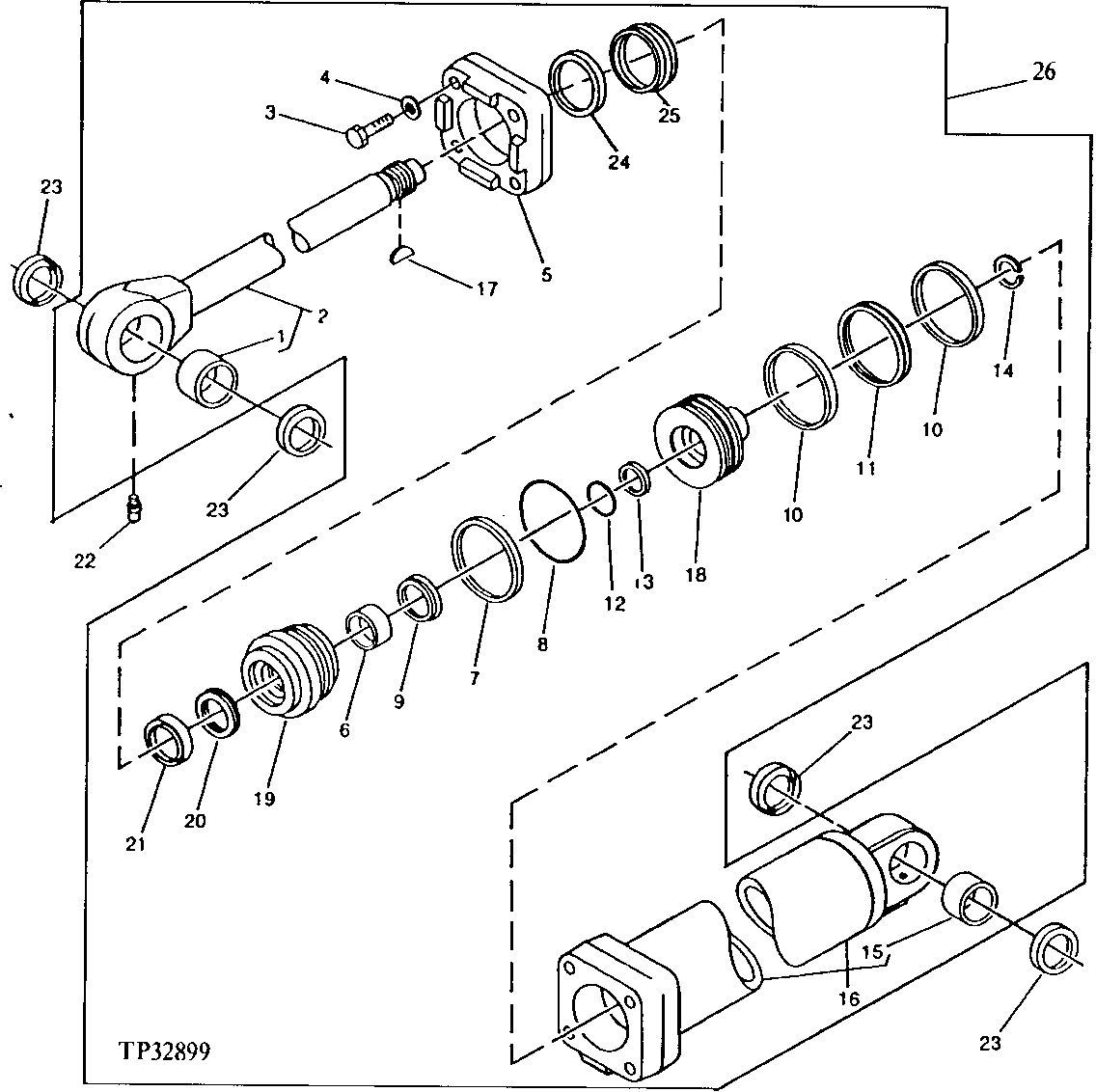

Boom Cylinder (644E) ( - 538454)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R85555	1	Bushing	-
2	RE25878	1	Rod	-
3	19M8427	4	Cap Screw	M27 X 100
4	R90523	4	WASHER	-
5	R89574	1	Hydr. Cylinder Rod Guide	-
6	R85230	1	Back-Up Ring	(RK)
7	R98669	1	Back-Up Ring	(BK), (SUB FOR R90643)
8	H88900	1	O-Ring	(BK)
9	RE25150	1	Seal	(RK)
10	R85228	2	Wear Ring	(BK)
11	RE25146	1	Seal	(BK)
12	R86192	1	O-RING	(SUB FOR U12331)(RK)
13	R80521	2	Back-Up Ring	(RK)
14	R86103	1	Snap Ring	-
15	R85555	1	Bushing	-
16	RE33265	1	Hydraulic Cylinder Barrel	(SUB AH143597 BARREL KIT WHICH INCLUDES AH142944 BARREL WITH CAP, H145439 ROD GUIDE, AND (8) 19M8629)
17	R86102	1	Key	-
18	R93778	1	Piston	-
19	H142178	1	Hydr. Cylinder Rod Guide	(SUB H146523 ) (ALSO ORDER H142173 AND H141648)
19	H146523	1	Hydr. Cylinder Rod Guide	-
20	RE25149	1	Seal	(RK)
21	RE25148	1	Seal	(RK)
22	JD7799	1	Lubrication Fitting	-
23	T102207	4	Seal	-
24	H142173	1	Sealing Washer	(BK)
25	H141648	1	Spacer	-
26	AH142929	2	Hydraulic Cylinder	SUB AH136545
27	R99039	1	O-Ring	(BK), Not Illustrated
