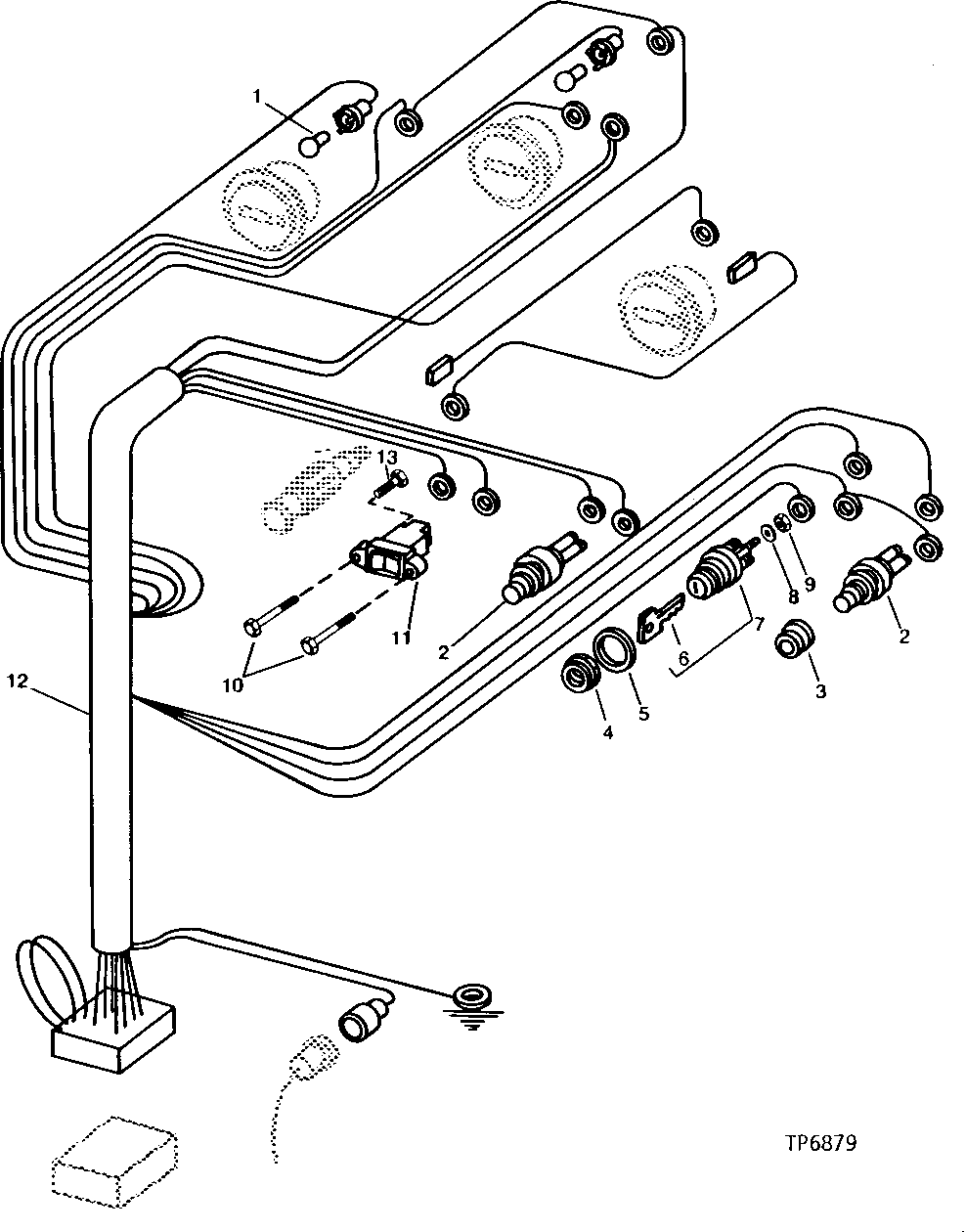

RIGHT INSTRUMENT PANEL HARNESS (SERIAL NO. -512188) [02E14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T40990	2	BULB	-
2	AT25258	2	SWITCH	(ENGINE STARTING AND HORN)
3	T58440	1	CAP	SWITCH, ENGINE STARTING
4	R44342	1	Nut	-
5	24H1448	1	Washer	1-1/32" X 1-1/2" X 0.120"
6	AT195302	1	Key	(SUB FOR AR51481 AND AT145929) (SET OF TWO)
7	AT145930	1	SWITCH	IGNITION, (SUB FOR AT37390)
8	12H246	2	LOCK WASHER	0.190", (IGNITION AND ACCESSORY TERMINALS)
8	12H295	1	Lock Washer	0.190", (BATTERY TERMINAL)
9	14H631	3	Nut	0.190"
10	21H1353	2	Screw	0.138" X 3/4", PAN HEAD
11	T58439	1	Toggle/Rocker Switch	(CUT-OFF SWITCH)
12	AT80086	1	WIRING HARNESS	-
13	21H1309	2	Screw	0.138" X 1/4"

RIGHT INSTRUMENT PANEL HARNESS (SERIAL NO. -512188) [02E14]
