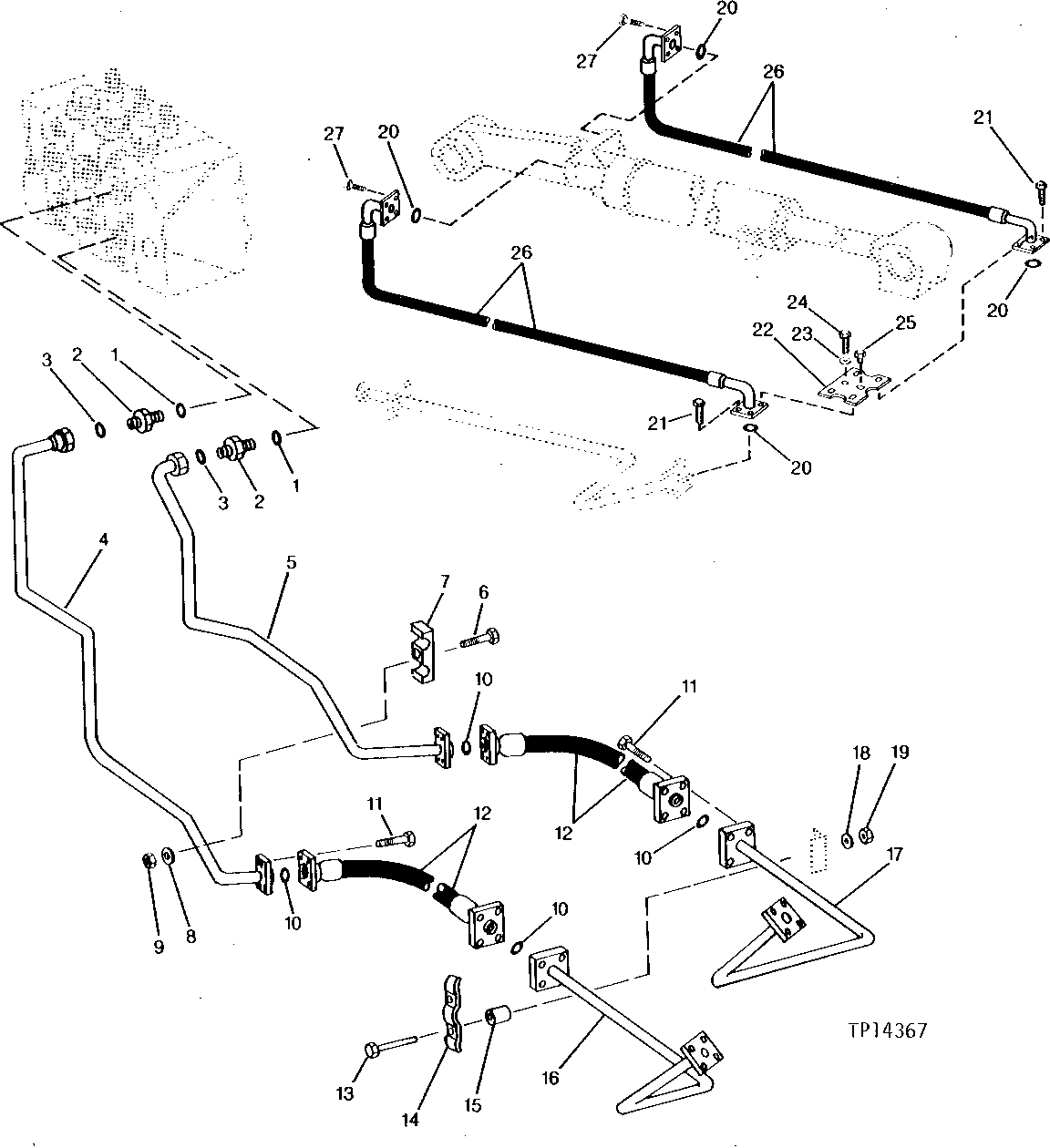

LOADER CONTROL VALVE TO BUCKET CYLINDER HYDRAULICS [03C11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	38H1196	2	Adapter Fitting	-
3	T78612	2	O-Ring	-
4	AT82179	1	OIL LINE	-
5	AT82180	1	OIL LINE	-
6	19H3057	1	Cap Screw	1/2" X 2-3/4"
7	T52979	1	Clamp	-
8	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
9	H32811	1	Lock Nut	-
10	H61355	4	O-RING	(SUB FOR U12037, THIS APPLICATION)
11	19H3385	16	Cap Screw	1/2" X 1-1/8"
12	AT82185	2	HYDRAULIC HOSE - FABRICATE	1" X 1 270 MM (50") X 1"
13	19H3065	1	Cap Screw	3/8" X 2"
14	T29848	1	CLAMP	-
15	28H1697	2	Spacer	0.493" X 0.675" X 3/4"
16	AT82172	1	OIL LINE	-
17	AT82171	1	OIL LINE	-
18	12H304	2	Lock Washer	3/8"
19	14H1076	2	Nut	3/8"
20	U10289	4	O-Ring	-
21	19H3205	4	Cap Screw	7/16" X 1-1/2"
22	T40737	1	CLAMP	-
23	T19583	4	WASHER	-
24	19H1740	4	Cap Screw	7/16" X 1-3/4"
25	37H106	2	SCREW	-
26	AT82170	2	HYDRAULIC HOSE - FABRICATE	1-1/4" X 1 486 MM (58-1/2") X 1-1/4"
27	19H2731	8	Cap Screw	7/16" X 1-3/8"

LOADER CONTROL VALVE TO BUCKET CYLINDER HYDRAULICS [03C11]
