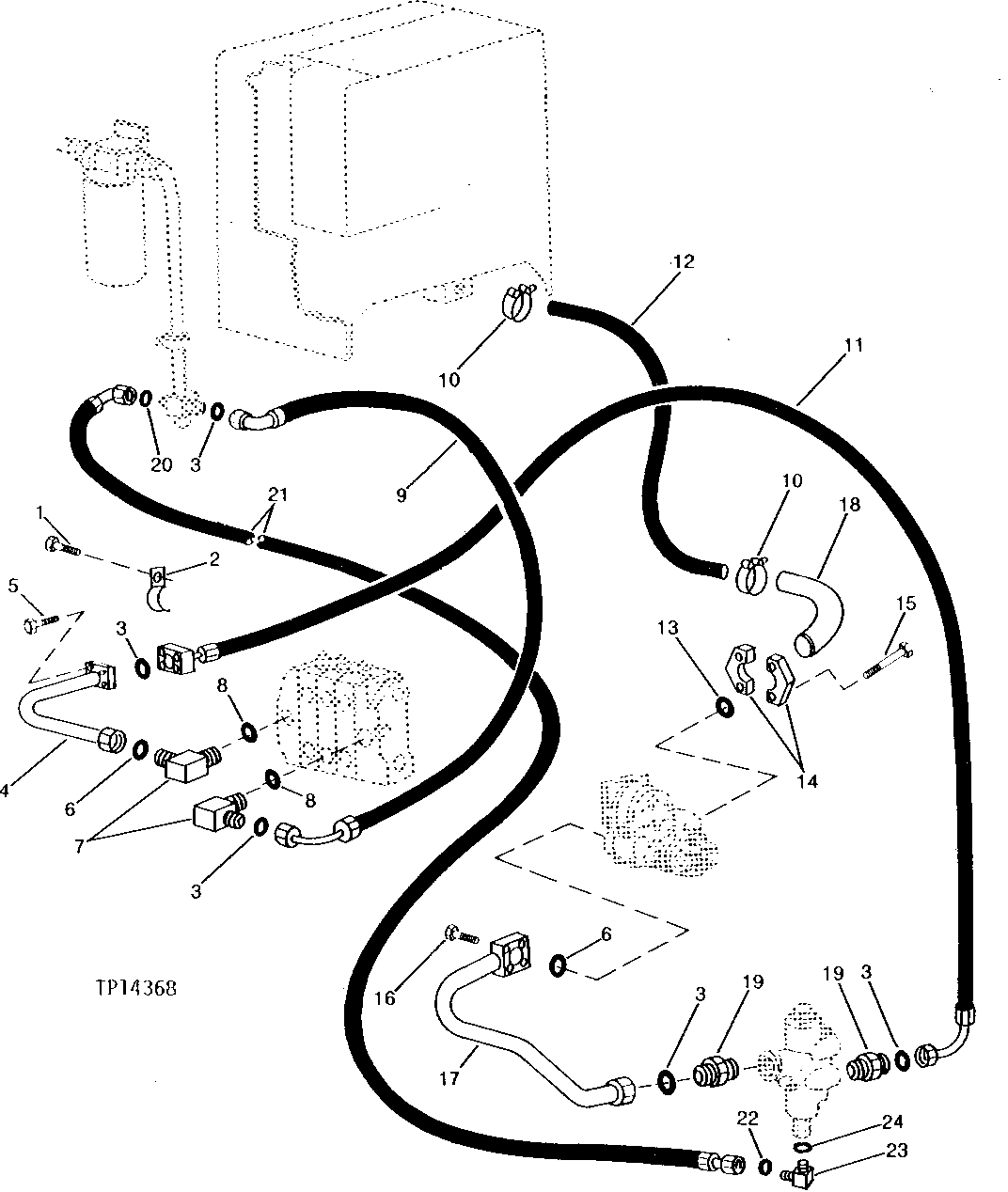

LOADER CONTROL VALVE AND PUMP HYDRAULICS [03C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2676	1	Cap Screw	3/8" X 1"
2	T35829	1	Clamp	-
3	T78612	2	O-Ring	-
4	AT83975	1	OIL LINE	(THREE-SPOOL VALVE)
4	AT83974	1	OIL LINE	(TWO-SPOOL VALVE)
5	19H3205	4	Cap Screw	7/16" X 1-1/2"
6	U10289	5	O-Ring	-
7	38H1008	2	Elbow Fitting	-
8	U13639	2	O-Ring	-
9	AT82184	1	HYDRAULIC HOSE - FABRICATE	1-11/16" X 1 308 MM (51-1/2") X 1-11/16"
10	AT39141	4	Hose Clamp	-
11	AT103509	1	HYDRAULIC HOSE - FABRICATE	1-1/4" X 1 192 MM (47") X 1-11/16", (SUB FOR AT84250)
12	T101804	1	HOSE	-
12	T81446	1	HOSE	(CUT 8.5" WHEN USED WITH AT102873 RESERVOIR)
13	F1870R	1	O-Ring	-
14	X51H-32	2	Flange Fitting	(SUB FOR R37023)
15	19H2898	4	Cap Screw	1/2" X 1-1/4"
16	19H2106	4	Cap Screw	7/16" X 2-3/4"
17	AT82337	1	OIL LINE	-
18	AT74189	1	TUBE	-
19	38H1165	2	Adapter Fitting	-
20	T77857	1	O-Ring	-
21	AT84418	1	HYDRAULIC HOSE - FABRICATE	9/16" X 1 549 MM (61") X 13/16"
22	T77814	1	O-Ring	-
23	38H1003	1	Elbow Fitting	-
24	R28782	1	O-Ring	-

LOADER CONTROL VALVE AND PUMP HYDRAULICS [03C09]
