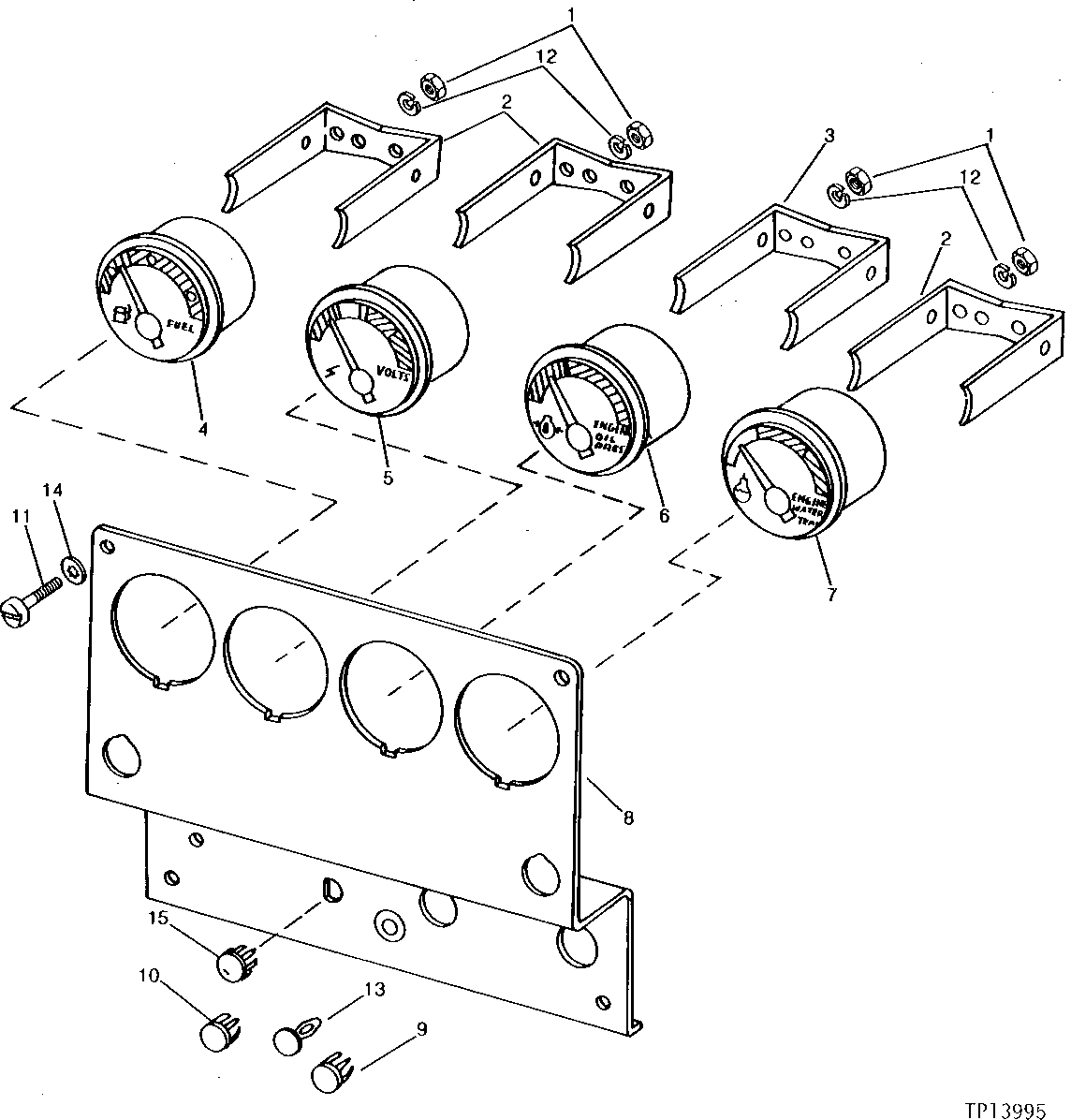

LEFT INSTRUMENT PANEL AND GAUGES [02G01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7100	8	Nut	(K) M4
1	14H631	8	Nut	0.190"
2	T39395	3	BRACKET	-
2	T118593	3	BRACKET	-
3	T38594	1	BRACKET	-
3	T118593	1	BRACKET	(K)
4	AT61468	1	GAUGE	FUEL
4	AT104809	1	Gauge	FUEL
5	AT61466	1	VOLTMETER	(SUB AT104767 AND T118593 BRACKET, REPLACE HARNESS EYELETS WITH R65595 AND U46370)
5	AT104767	1	Voltmeter	-
6	-	1	Part 11	ENGINE TEMPERATURE (STEWART-WARNER) (SUB AT149018) ( AT61467 USE IF AVAILABLE)
6	AT104755	1	TEMPERATURE GAUGE	(K) ENGINE TEMPERATURE (VDO)
7	AT61465	1	PRESSURE GAUGE	ENGINE OIL PRESSURE
7	AT104754	1	Pressure Gauge	ENGINE OIL PRESSURE
8	AT102260	1	INSTRUMENT PANEL	-
9	T16738	1	PLUG	-
10	T63803	1	PLUG	(SUB FOR T71105)
11	T83060	4	Screw	(SUB FOR T71105)
11	T83061	4	Washer	(NOT ILLUSTRATED)
12	12H295	8	Lock Washer	0.190"
12	12M7084	8	Lock Washer	(K) 4.300 MM
13	T63798	1	Plug	-
14	12H356	4	Lock Washer	1/4"
15	R73728	1	Plug	LIGHT SWITCH

LEFT INSTRUMENT PANEL AND GAUGES [02G01]
