Открытый узел

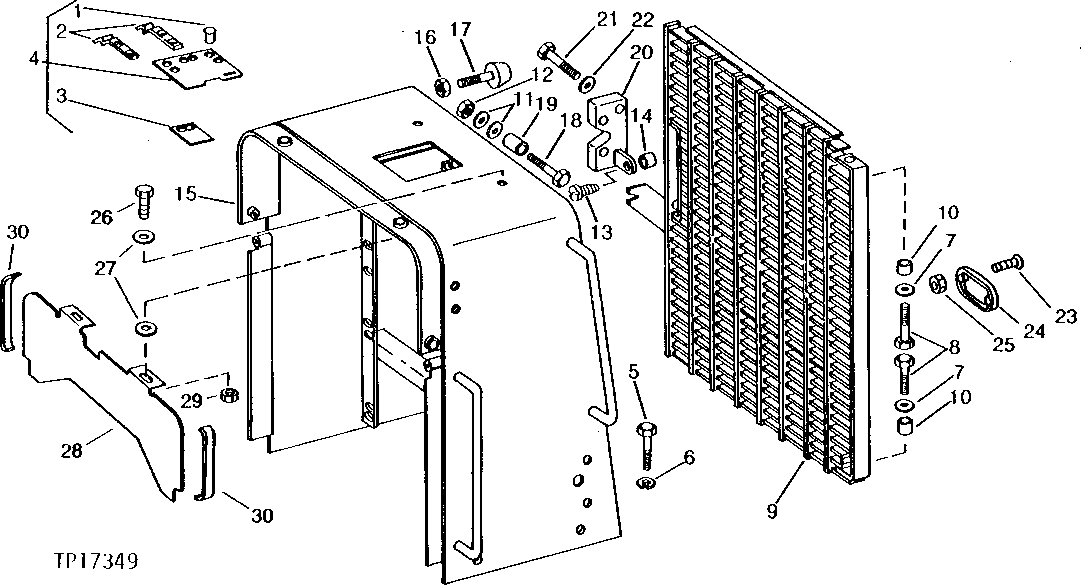

GRILLE AND GRILLE HOUSING [02J11]

GRILLE AND GRILLE HOUSING [02J11]

GRILLE AND GRILLE HOUSING [02J11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRILLE AND GRILLE HOUSING [02J11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AT37036)
2	T10379	2	CLAMP	(NO LONGER AVAILABLE)
3	T23895	1	SHIM	-
4	AT37036	1	COVER	-
5	19H3517	4	Screw	3/4" X 1-3/4"
6	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
6	A20672	4	NUT	-
7	24H1625	2	Washer	17/32" X 1" X 0.120"
8	19H2550	2	CAP SCREW	1/2" X 1-5/8"
9	AT82511	1	GRILLE	-
10	28H2482	2	Bushing	0.546" X 0.840" X 1/2"
11	24H1219	2	Washer	7/16" X 1" X 0.083"
12	T54568	1	Lock Nut	(SUB FOR U13184, THIS APPLICATION)
13	T83060	1	Screw	(SUB FOR T71105)
14	T81587	1	BUSHING	-
15	AT102936	1	HOUSING	(SUB FOR AT82513)
16	14H785	2	Nut	5/16"
17	T58920	2	Bumper	-
18	19H3065	1	Cap Screw	3/8" X 2"
19	28H1525	1	BUSHING	0.493" X 0.675" X 1-1/16"
20	AT62791	1	LATCH	-
21	19H1914	4	Cap Screw	1/4" X 1"
22	24H1286	4	Washer	9/32" X 1/2" X 1/16"
23	21H1317	4	SCREW	0.190" X 5/8"
24	M43048	2	REFLECTOR	-
25	14H778	4	Nut	0.190"
26	19H3239	2	Cap Screw	3/8" X 1-1/4"
27	24H1309	4	Washer	13/32" X 1-1/16" X 0.120"
28	T102204	1	DEFLECTOR	-
29	T54568	2	Lock Nut	-
30	-	1	Part 31	(MAKE FROM T61798 BULK MATERIAL, CUT TO LENGTH)
