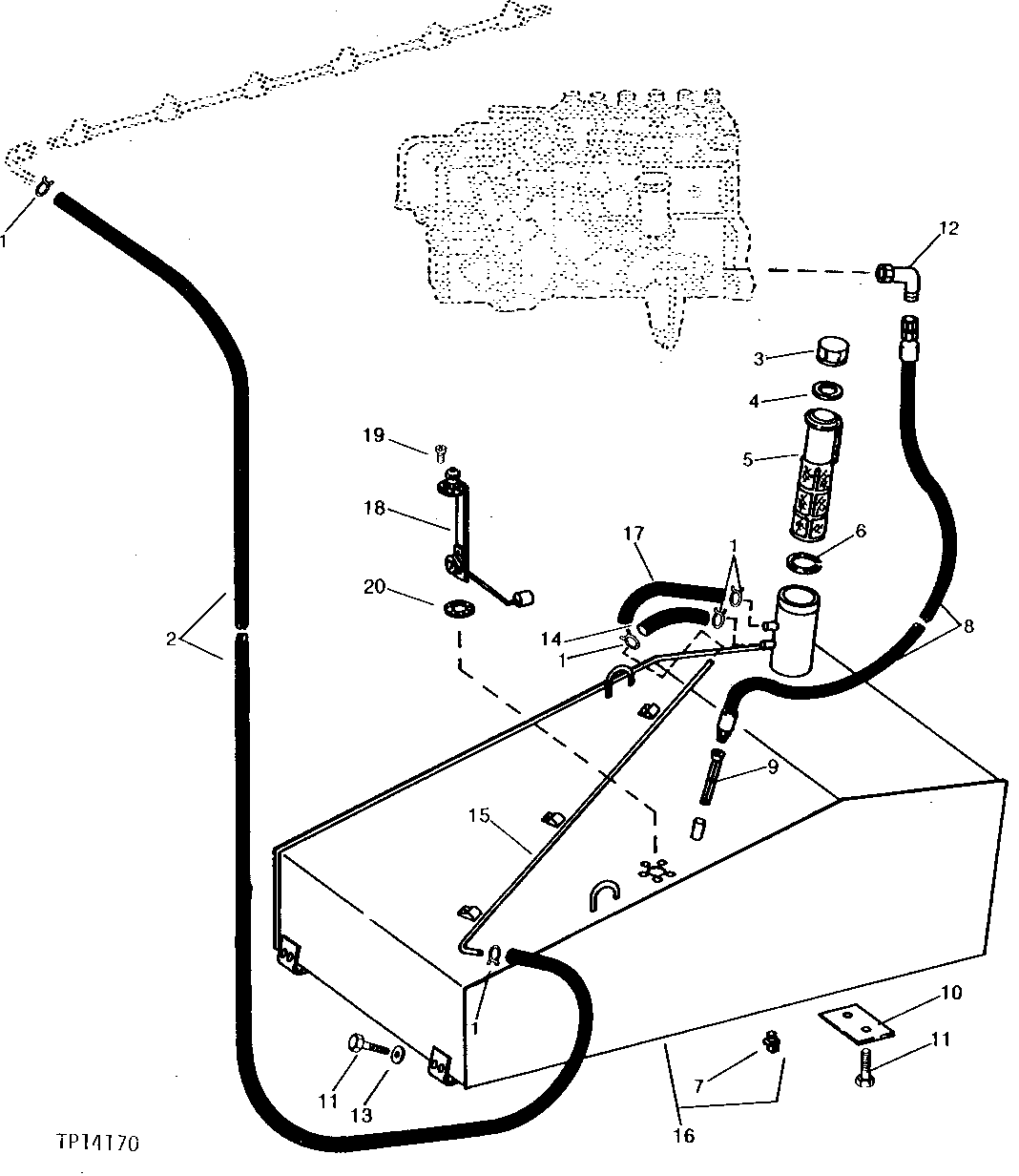

FUEL TANK AND FUEL TANK HOSES [01J05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	TY22462	5	Clamp	(SUB FOR T13254, THIS APPLICATION) (SUB FOR AR48236)
2	-	1	Part 2	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
3	T50842	1	FILLER CAP	-
4	T25551	1	WASHER	-
5	AT161638	1	Strainer	(SUB FOR AT36652)
6	M596T	1	Snap Ring	-
7	15H690	1	Pipe Plug	HEX. CTSK., 3/4"
8	AT82993	1	HYDRAULIC HOSE - FABRICATE	1/2" X 496 MM (19-1/2") X 3/8"
9	T42633	1	FUEL FILTER	-
10	T81442	1	STRAP	-
11	19H3579	6	Cap Screw	1/2" X 1-3/8"
12	U45768	1	Elbow Fitting	-
13	24H1625	2	Washer	17/32" X 1" X 0.120"
14	-	1	Part 14	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
15	T81441	1	TUBE	-
16	AT82995	1	FUEL TANK	-
17	-	1	Part 17	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
18	AT81471	1	SENDER	-
18	AT103126	1	SENDER	(ALSO ORDER AT116948 WIRING HARNESS)
19	37H47	5	SCREW	-
20	T155195	1	Gasket	(SUB FOR R27181)

FUEL TANK AND FUEL TANK HOSES [01J05]

Нет текстового описания
