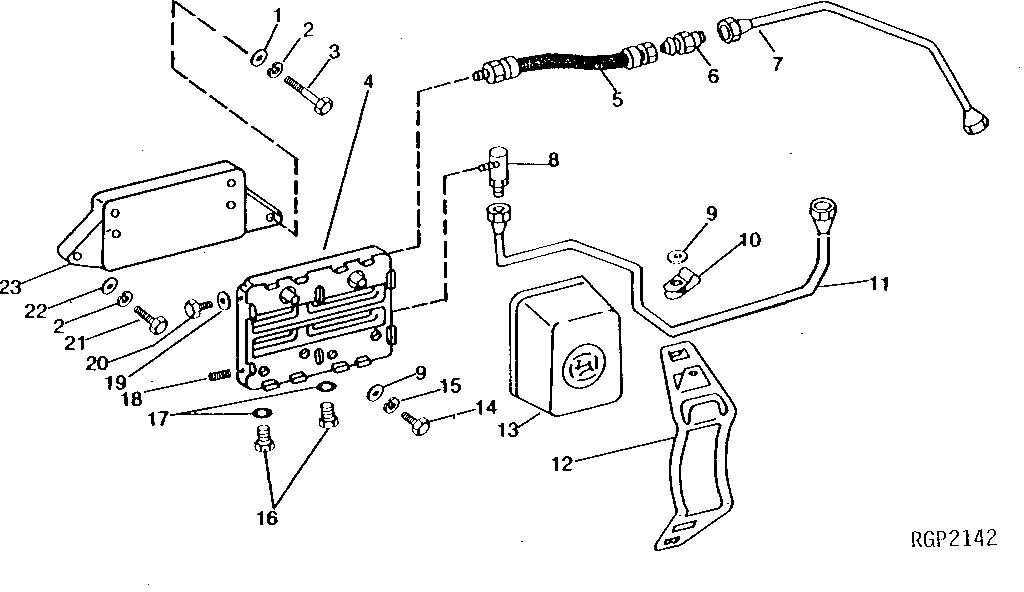

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. -299563) [01H12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1323	1	Washer	15/32" X 13/16" X 0.090"
2	12H293	2	Lock Washer	7/16"
3	19H1740	1	Cap Screw	7/16" X 1-3/4"
4	R76191	1	HOUSING	-
5	AR85332	1	HOSE	(SUB RE41171, R51133, R83490 AND R53899)
6	R50201	1	FITTING	-
7	AR94234	1	FUEL LINE	(SUB RE41171, R51133, R83490 AND R53899)
8	-	1	Part 8	(SUB AR103221)
9	24H1136	5	Washer	11/32" X 11/16" X 0.065"
10	T13814	1	Clamp	(SUB FOR T30367, APPL)
11	AR100268	1	FUEL LINE	(SUB RE25813, APPL)
12	R66821	2	CLAMP	-
13	AR86745	2	Filter Element	(MARKED AR86745 OR RE10104)
14	19H1905	4	Cap Screw	5/16" X 1"
15	12H303	4	Lock Washer	5/16"
16	R48071	2	DRAIN PLUG	-
17	R34447	2	WASHER	-
18	15H559	1	Pipe Plug	1/4"
19	R50426	1	WASHER	-
20	R50425	1	DRAIN PLUG	-
21	19H2731	1	Cap Screw	7/16" X 1-3/8"
22	24H1323	1	Washer	15/32" X 13/16" X 0.090"
23	R50427	1	SUPPORT	(SUB RE24359) (ALSO ORDER (2) 12H293)

FUEL FILTER AND FUEL LINES (ENGINE SERIAL NO. -299563) [01H12]
