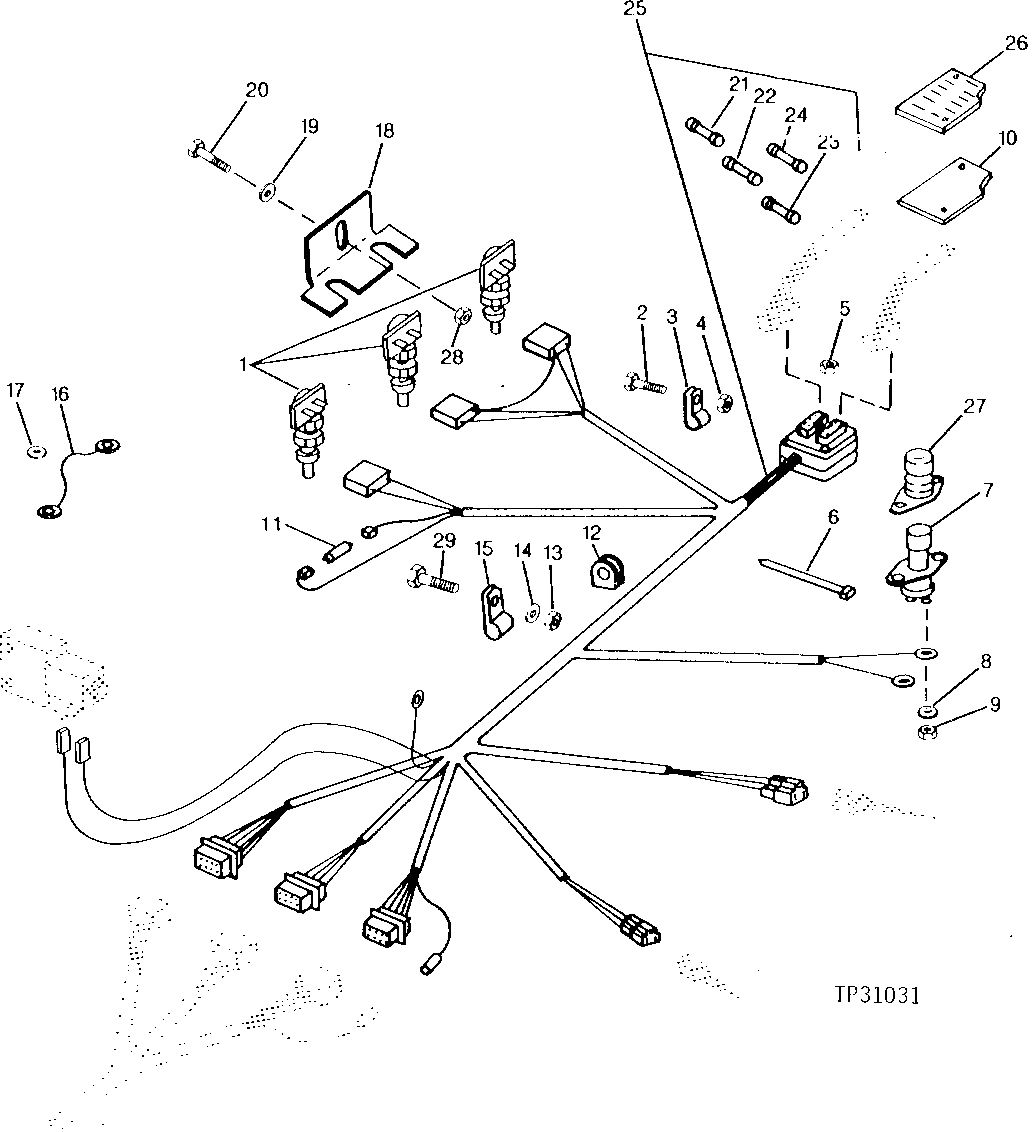

FRONT MAIN HARNESS WITH FUSES (SERIAL NO. -512188) [02E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH78765	3	SWITCH	(SUB FOR AT42011)
2	T19179	1	CAP SCREW	-
3	T26955	2	Clamp	-
4	14H732	1	Nut	3/8"
5	14H850	2	NUT	1/4"
6	R44302	1	Tie Band	-
7	AT101975	1	Switch	(SUB FOR AT63480) DIFFERENTIAL LOCK
8	24H1287	2	Washer	9/32" X 5/8" X 0.065"
9	14H786	2	Nut	1/4"
10	T43441	1	COVER	FUSE BOX
11	AE44171	1	DIODE	-
12	T65504	1	GROMMET	-
13	14H1076	1	Nut	3/8"
14	24H1305	1	Washer	13/32" X 13/16" X 0.065"
15	AH76882	1	Clip	-
16	AT62130	1	WIRING LEAD	-
17	24H1219	1	Washer	7/16" X 1" X 0.083"
18	T66350	1	BRACKET	-
19	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
20	03H1659	1	Bolt	1/2" X 1"
21	AH84167	1	FUSE	30-AMP
22	AT28077	4	Fuse	10-AMP
23	AT28061	3	FUSE	5-AMP
24	AH76113	2	FUSE	20-AMP
25	AT82951	1	WIRING HARNESS	-
25	AT103132	1	WIRING HARNESS	-
26	T72124	1	DECALS	FUSE BOX
27	H76719	1	COVER	-
28	14H1040	1	Nut	1/2"
29	19H2676	1	Cap Screw	3/8" X 1"

FRONT MAIN HARNESS WITH FUSES (SERIAL NO. -512188) [02E10]
