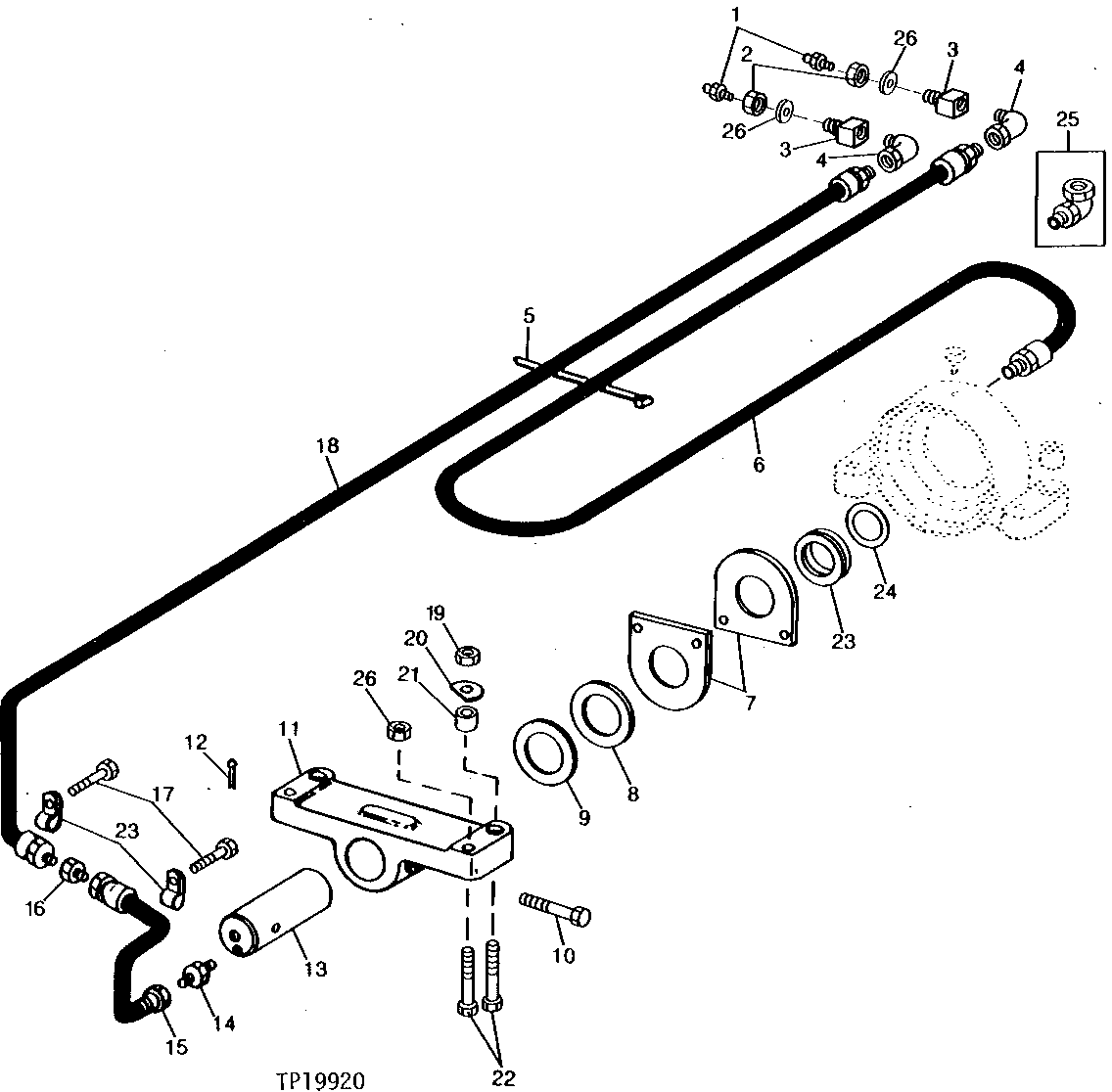

DIFFERENTIAL SUPPORTS AND LUBRICATION LINES [01C01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7797	2	Lubrication Fitting	-
2	E12379	2	Nut	-
3	R36311	2	Fitting	-
4	T56112	2	Elbow Fitting	-
5	R44302	6	Tie Band	-
6	AT53541	1	Hydraulic Hose	1/8" X 1 490 MM (58-3/4") X 1/8", (SUB FOR AT64886, THIS APPLICATION)
7	T68617	2	PLATE	-
8	T57548	1	SHIM	-
9	T27125	1	WASHER	(NO LONGER REQUIRED)
10	T27515	1	BOLT	HEX, HD.
11	T73466	1	SUPPORT	-
12	11M7015	1	Cotter Pin	3.200 X 25 MM
13	AT86424	1	PIN FASTENER	(SUB FOR T65337)
14	R27346	1	Fitting	-
15	AT64883	1	LINE	-
16	T68040	1	ADAPTER FITTING	37°
17	19H2021	2	Cap Screw	3/8" X 5/8"
18	AT64884	1	Hydraulic Hose	1/8" X 2 000 MM (78-3/4") X 1/8", (SUB FOR AT64885)
19	14M7300	4	Flange Nut	M20
20	T30009	2	WASHER	-
21	30251	2	Bushing	-
22	19M8147	4	Cap Screw	M20 X 90
23	AA10570	1	SEAL	REAR
24	A5598R	1	O-Ring	REAR
25	T56112	1	Elbow Fitting	(NO LONGER USED)
26	24H1305	2	Washer	13/32" X 13/16" X 0.065"

DIFFERENTIAL SUPPORTS AND LUBRICATION LINES [01C01]
