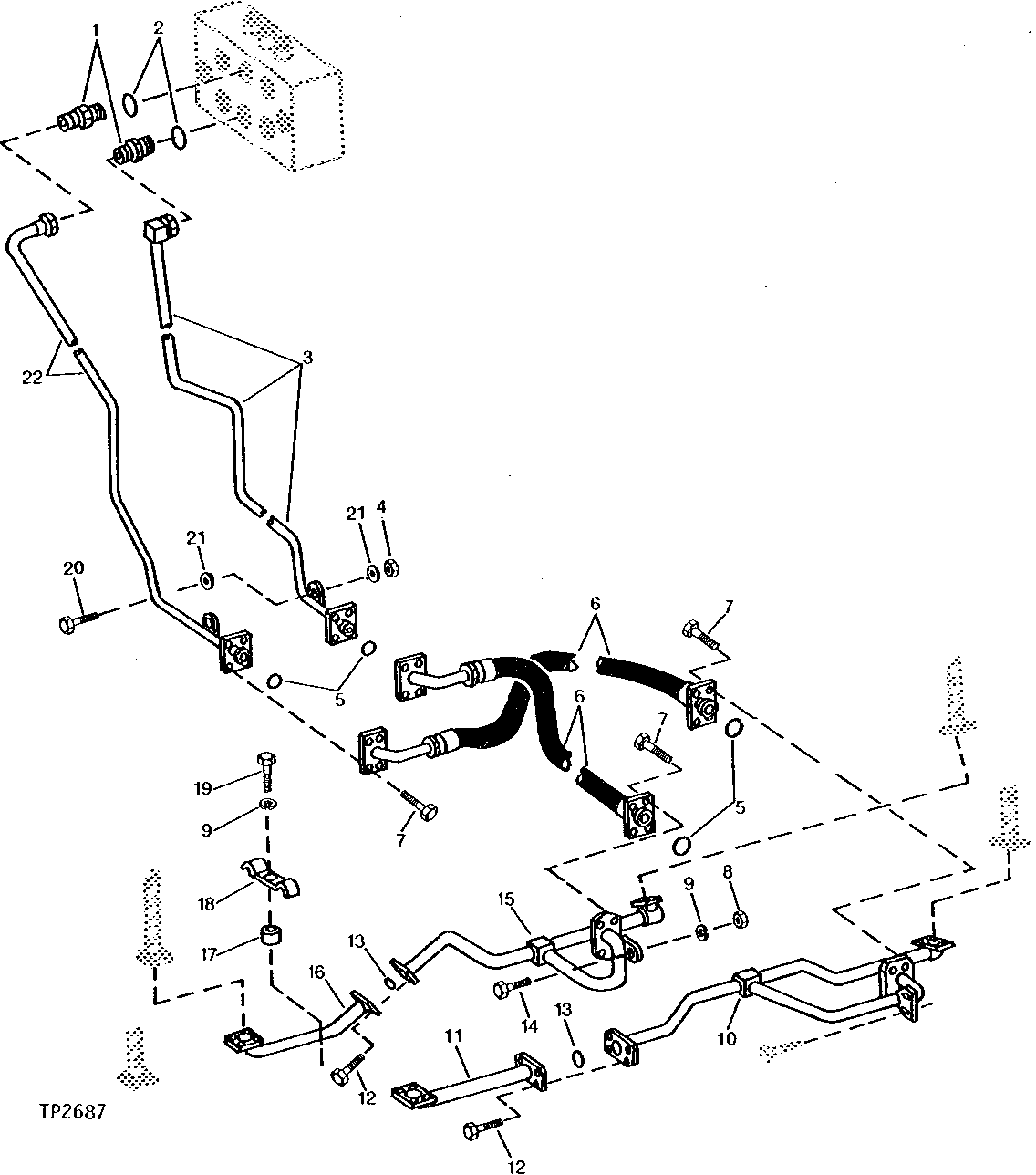

LOADER CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [03C18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T49207	2	ADAPTER FITTING	-
2	R29936	2	O-Ring	-
3	AT61312	1	TUBE	BOOM LOWER
4	K40014	1	Lock Nut	-
5	U10289	4	O-Ring	-
6	AT63035	2	HYDRAULIC HOSE - FABRICATE	-
7	19H3205	16	Cap Screw	7/16" X 1-1/2"
8	14H812	1	NUT	3/8"
9	12H304	3	Lock Washer	3/8"
10	AT61302	1	OIL LINE	BOOM EXTEND
11	AT61303	1	TUBE	BOOM EXTEND
12	19H3267	8	Cap Screw	3/8" X 1-5/8"
13	U12037	2	O-Ring	-
14	19H2676	1	Cap Screw	3/8" X 1"
15	AT61304	1	TUBE	BOOM RETRACT
16	AT61305	1	TUBE	BOOM RETRACT RIGHT
17	28H2514	2	Bushing	5/8" X 23/32"
18	T27607	2	CLAMP	-
19	19H2633	2	Cap Screw	3/8" X 1-1/2"
20	19H2473	1	Cap Screw	1/2" X 1-3/4"
21	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
22	AT61311	1	OIL LINE	BOOM RAISE

LOADER CONTROL VALVE TO BOOM CYLINDER HYDRAULICS [03C18]
