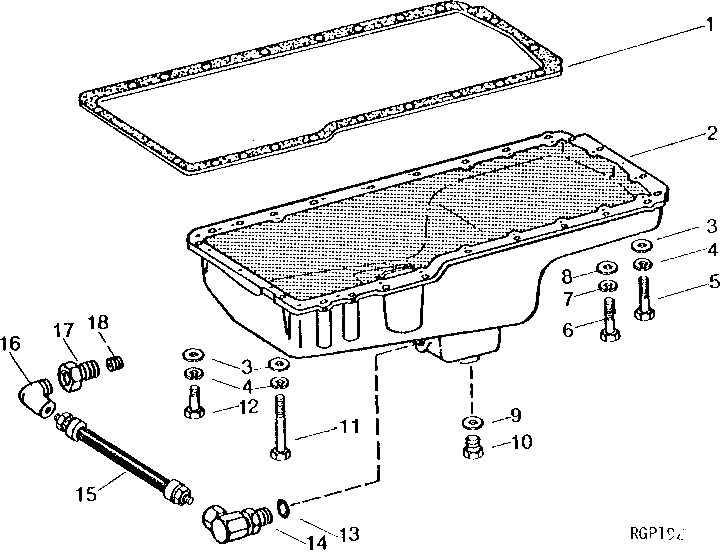

ENGINE OIL PAN (ENGINE SERIAL NO. -146287) [01F18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R49377	1	GASKET	(SUB RE504822)
2	AR94245	1	OIL PAN	(SUB AR94562)
3	24H1305	22	Washer	13/32" X 13/16" X 0.065"
4	12H304	22	Lock Washer	3/8"
5	19H3485	2	Cap Screw	3/8" X 2"
6	19H2473	2	Cap Screw	1/2" X 1-3/4"
7	12H301	2	Lock Washer	1/2"
8	24H1756	2	Washer	1/2" X 1" X 0.060"
9	A4827R	1	Washer	-
10	R26727	1	DRAIN PLUG	-
11	19H3504	2	Cap Screw	3/8" X 5-3/8"
12	19H3267	18	Cap Screw	3/8" X 1-5/8"
13	F3171R	1	O-Ring	-
14	AU40690	1	ELBOW FITTING	-
15	AU11507	1	HYDRAULIC HOSE - FABRICATE	-
16	15H200	1	Elbow Fitting	-
17	R56407	1	FITTING	-
18	15H584	1	Pipe Plug	1/2"

ENGINE OIL PAN (ENGINE SERIAL NO. -146287) [01F18]
