Открытый узел

ENGINE FRAME [02G02]

ENGINE FRAME [02G02]

ENGINE FRAME [02G02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

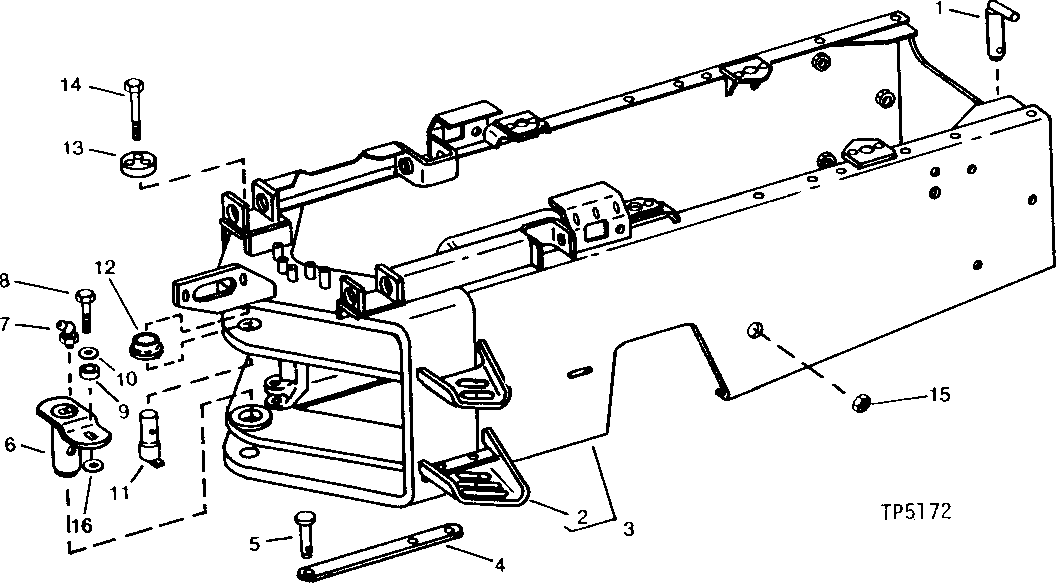

ENGINE FRAME [02G02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39592	1	PIN	-
2	AT61894	1	STEP	-
3	AT61668	1	FRAME	(SUB AT70516, (8) 24M7242, (4) 19M8147, (4) 19M7832, (8) 14M7300, (4) T30009 AND (4) 30251)
3	-	1	Part 4	( AT70516 USE IF AVAILABLE)
4	T65235	1	STRAP	-
5	R53296	2	Pin Fastener	-
6	AT90448	1	PIN	(WITH GREASE FITTING) (SUB FOR AT61755 AND AT69920)
7	JD7847	1	Lubrication Fitting	(SUB FOR JD7763)
8	19H3579	1	Cap Screw	1/2" X 1-3/8"
9	T68602	1	Washer	-
10	T29342	1	Washer	(SUB FOR T21228, THIS APPLICATION)
11	AT61756	1	PIN	(SUB AT90451)
11	AT90451	1	PIN	(WITH GREASE FITTING) (SUB FOR AT70978)
12	T65139	1	LOCKING COLLAR	(SUB T73709)
12	T73709	1	BUSHING	-
13	T65140	1	RETAINER	-
14	19H3461	3	Cap Screw	9/16" X 2-1/4"
15	14H873	1	Nut	1-1/4"
16	E35778	1	Washer	(DO NOT USE MORE THAN 3)
