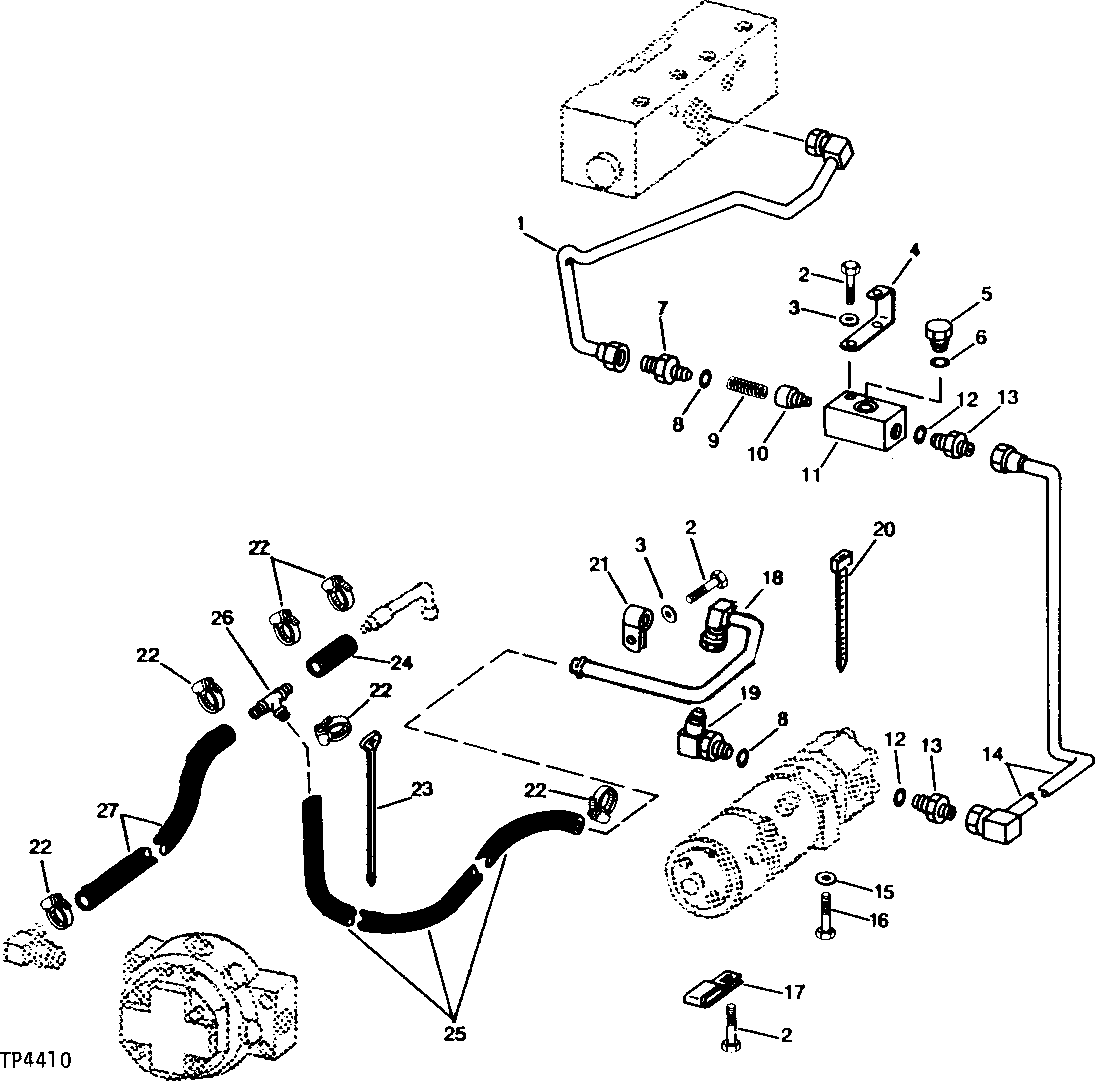

EMERGENCY STEERING HYDRAULICS [02B08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT64107	1	OIL LINE	-
2	19H2021	3	Cap Screw	3/8" X 5/8"
3	24H1305	3	Washer	13/32" X 13/16" X 0.065"
4	T67145	1	SUPPORT	-
5	R27094	1	Drain Plug	-
6	R26286	1	O-Ring	-
7	R31665	1	Fitting	-
8	R26906	2	O-Ring	-
9	F3322R	1	SPRING	-
10	T29512	1	CHECK VALVE	-
11	T28260	1	HOUSING	-
12	R26375	2	O-Ring	-
13	H63597	2	Adapter Fitting	-
14	AT64106	1	OIL LINE	-
15	24H1307	1	Washer	13/32" X 1" X 1/16"
16	19H1648	2	Cap Screw	3/8" X 3/4"
17	AH77869	1	Clip	-
18	AT64097	1	LINE	-
19	AE30518	1	Elbow Fitting	90°
20	R44302	4	Tie Band	-
21	T24959	1	Clamp	-
22	AT79195	6	Clamp	(SUB FOR AR21839, THIS APPLICATION)
23	R76477	3	Tie Band	(SUB FOR R45440)
24	-	1	Part 24	86 MM LONG (3/4" X 3-3/8") (MAKE FROM T78497)
25	-	1	Part 25	2 000 MM LONG (3/4" X 79") (MAKE FROM T78497)
26	T29320	1	Tee Fitting	-
27	-	1	Part 27	229 MM LONG (3/4" X 9") (MAKE FROM T78497) (SUB FOR R49631, THIS APPLICATION)

EMERGENCY STEERING HYDRAULICS [02B08]
