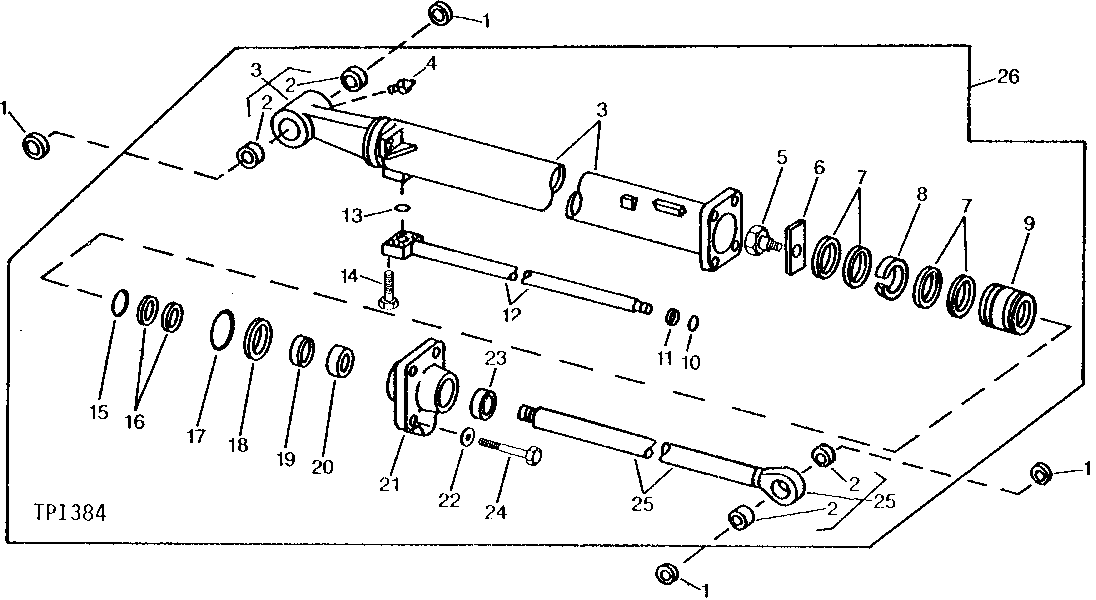

BUCKET CYLINDER (SERIAL NO. -505376) [03B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T63048	1	SEAL	-
2	T54405	4	BUSHING	-
3	AR91378	1	HYDRAULIC CYLINDER BARREL	-
4	JD7797	1	Lubrication Fitting	GREASE, 1/4"
5	R70772	1	CAP SCREW	-
6	R70101	1	STRAP	-
7	RE11181	2	SEAL	(SUB FOR AR91554)
8	U43397	1	WEAR RING	-
9	R73740	1	PISTON	-
10	A4540R	1	O-Ring	-
11	H63914	1	BACK-UP RING	(SUB FOR R69107)
12	AR90020	1	TUBE	(SUB AH160694 AND 19H3453)
12	AH160694	1	TUBE	-
13	N131838	1	O-Ring	-
14	19H3465	4	Cap Screw	7/16" X 3"
15	R26543	1	O-Ring	-
16	R78821	2	BACK-UP RING	(SUB FOR R38120)
17	U43393	1	O-RING	-
18	R78820	1	BACK-UP RING	(SUB FOR U43392, THIS APPLICATION)
19	U42857	1	SEAL	-
20	R70098	1	WEAR RING	-
21	R70097	1	GUIDE	-
22	T30636	4	Washer	-
23	R70099	1	Seal	WIPER
24	19H3457	4	Cap Screw	HS, SAE 8, 1" X 4"
25	AR95514	1	HYDRAULIC CYLINDER ROD	WITH BUSHINGS
26	AR95513	1	HYDRAULIC CYLINDER	(SUB RE14023)
