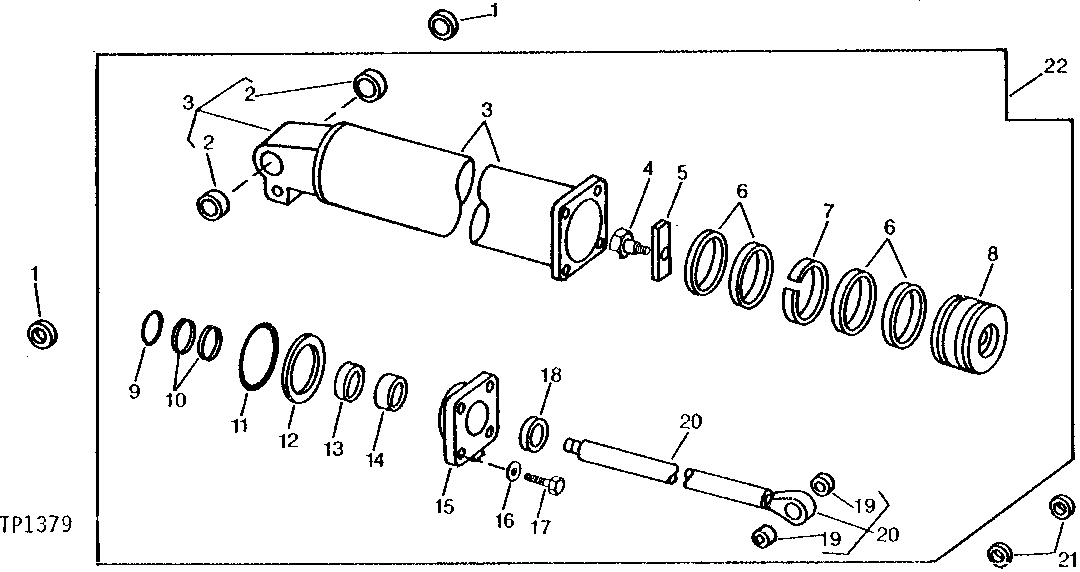

BOOM CYLINDER (SERIAL NO. -505376) [03C04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T63048	2	SEAL	-
2	R92774	2	BUSHING	(SUB FOR R69093)
3	AR90005	1	BARREL	WITH BUSHINGS
4	R69099	1	CAP SCREW	-
5	R68301	1	STRAP	-
6	AR91554	2	SEAL	PISTON ASSEMBLY
7	U43397	1	WEAR RING	-
8	R69098	1	PISTON	-
8	R73942	1	PISTON	-
9	R86192	1	O-RING	(SUB FOR U12331)
9	A4494R	1	O-Ring	(SUB FOR H86894, THIS APPLICATION)
10	R78823	2	BACK-UP RING	(SUB FOR R35684, THIS APPLICATION)
10	R78819	2	BACK-UP RING	(SUB FOR R74134, THIS APPLICATION)
11	U43393	1	O-RING	-
12	R78820	1	BACK-UP RING	(SUB FOR U43392, THIS APPLICATION)
13	R76771	1	SEAL	(SUB FOR R69097)
14	U43389	1	WEAR RING	-
15	R69096	1	GUIDE	-
16	T19572	4	Washer	-
17	19H3254	4	Cap Screw	HS, SAE 8, 7/8" X 3-3/4"
18	U43388	1	SEAL	WIPER
19	T119582	2	BUSHING	(SUB FOR T63893)
20	AR90007	1	ROD	(SUB AR105294)
20	AR98899	1	ROD	-
21	T63052	2	SEAL	-
22	AR90004	2	HYDRAULIC CYLINDER	(SUB AR105294)
22	AR105294	2	HYDRAULIC CYLINDER	(SUB FOR AR98898) (SUB RE14018)

BOOM CYLINDER (SERIAL NO. -505376) [03C04]
