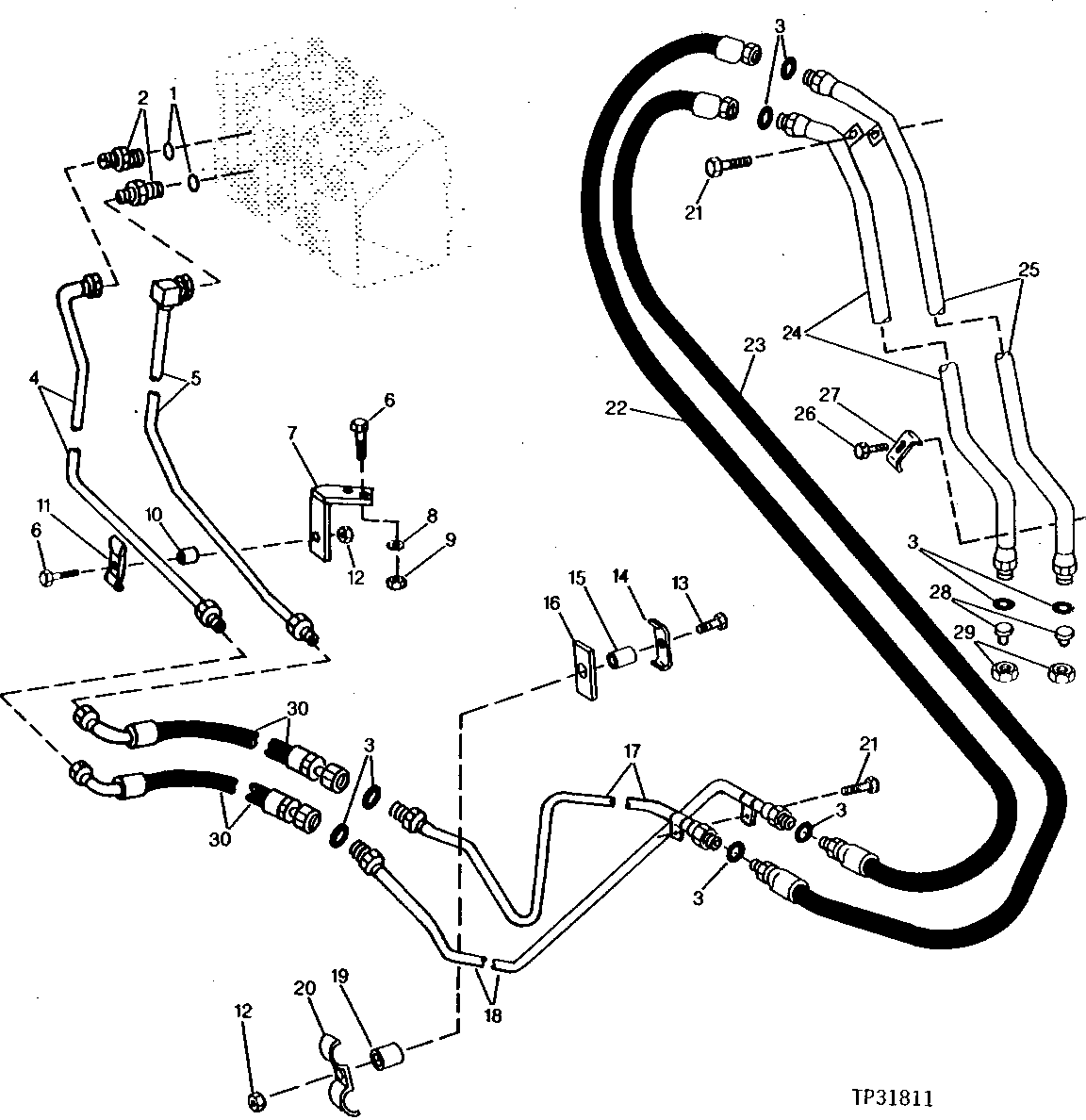

AUXILIARY CONTROL VALVE HYDRAULICS (FOR USE WITH BOX SECTION BOOM) (SERIAL NO. 509349-507114) [03C24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	T30933	2	ADAPTER FITTING	-
3	T77858	8	O-Ring	-
4	AT61320	1	LINE	-
5	AT71601	1	LINE	-
6	19H1765	3	Cap Screw	3/8" X 1-3/4"
7	AT61324	1	BRACKET	-
8	12H304	2	Lock Washer	3/8"
9	14H1076	2	Nut	3/8"
10	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
11	T31056	1	Clamp	-
12	T54568	8	Lock Nut	-
13	19H3445	1	Cap Screw	3/8" X 3-3/4"
14	T40739	1	CLAMP	-
15	28H1527	1	Spacer	0.493" X 0.675" X 1-3/8"
16	T40740	1	STRAP	-
17	AT81490	1	LINE	-
18	AT81489	1	LINE	-
19	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
20	T40741	1	CLAMP	-
21	19H2676	2	Cap Screw	3/8" X 1"
22	AT81485	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 168 MM (46") X 1-3/16"
23	AT81486	1	HYDRAULIC HOSE	1-3/16" X 1 320 MM (52") X 1-3/16"
24	AT81487	1	LINE	-
25	AT81488	1	OIL LINE	-
26	19H2284	2	Cap Screw	3/8" X 7/8"
27	T27022	2	Clamp	-
28	38H1418	2	Fitting	(SUB FOR 38H1142)
29	38H1356	2	Tube Nut	-
30	AT81491	2	HYDRAULIC HOSE	1-1/16" X 876 MM (34-1/2") X 1-3/16"

AUXILIARY CONTROL VALVE HYDRAULICS (FOR USE WITH BOX SECTION BOOM) (SERIAL NO. 509349-507114) [03C24]
