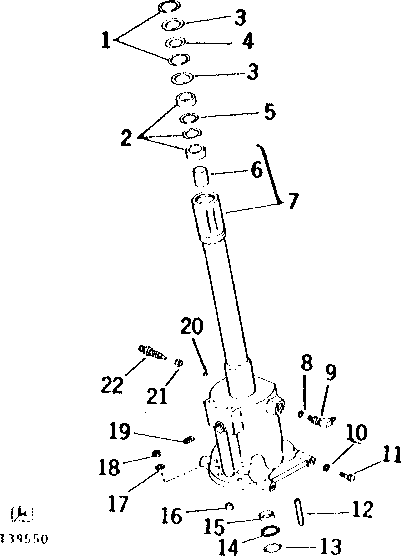

STEERING CYLINDER HOUSING (SERIAL NO. -247612) [02B05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	B169R	2	SNAP RING	(C)
2	R32730	1	SEAL	(B) (SUB FOR AR34172, THIS APPLICATION)
3	R42629	2	WASHER	(C)
4	L308T	1	WASHER	-
5	R26933	1	SNAP RING	(C)
6	R27320	1	BUSHING	(C)
7	AR47290	1	CYLINDER	(C) (MARKED R45297, R44846 OR R73816)
8	R26448	1	O-Ring	(B)
9	AT35121	1	Elbow Fitting	(SUB FOR AR26725)
10	12H304	4	Lock Washer	3/8"
11	19H2676	2	Cap Screw	3/8" X 1"
12	R32186	2	DOWEL PIN	(C)
13	R56461	1	O-Ring	(B) (C)
14	R26441	1	BACK-UP RING	(B) (C)
15	R27087	1	WASHER	(C)
16	AR67783	1	O-RING KIT	(B) (SUB FOR AR42009)
17	12H293	2	Lock Washer	(C) 7/16"
18	14H813	2	Nut	(C) 7/16"
19	15H558	1	Pipe Plug	(C) 1/8"
20	400R	1	Ball	-
21	R27453	1	Nut	(C)
22	R27299	1	SCREW	(C)
..	AR48759	1	KIT	STEERING VALVE REPLACEMENT
..	AR69350	1	VALVE	-

STEERING CYLINDER HOUSING (SERIAL NO. -247612) [02B05]
