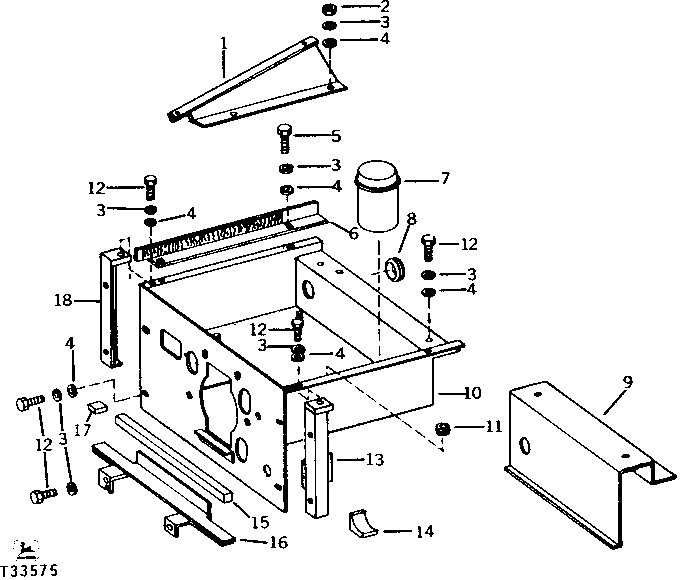

QUIET CAB SEAT CONTAINER, SEALS AND SUPPORTS [02H21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41274	1	BRACKET	R.H.
1	T41273	1	BRACKET	L.H.
2	14H812	4	NUT	3/8"
3	12H304	18	Lock Washer	3/8"
4	24H1305	18	Washer	13/32" X 13/16" X 0.065"
5	19H2021	4	Cap Screw	3/8" X 5/8"
6	-	1	Part 7	L.H. ( AT40215 USE IF AVAILABLE)
6	-	1	Part 8	R.H. ( AT40259 USE IF AVAILABLE)
7	-	1	Part 9	( AT40216 USE IF AVAILABLE)
8	B15504	1	Grommet	-
9	-	1	Part 11	( T41272 USE IF AVAILABLE)
10	AT40214	1	CONTAINER	(SUB AT56602 IF AVAILABLE)
10	-	1	Part 13	( AT56602 USE IF AVAILALBLE)
11	B30667	1	Grommet	LOWER L.H.
12	19H2284	10	Cap Screw	3/8" X 7/8"
13	AT40218	1	SUPPORT	L.H.
14	T41266	1	ISOLATOR	L.H. SEAT SUPPORT
15	-	1	Part 18	PLATFORM BRACKET ( T41271 USE IF AVAILABLE)
16	-	1	Part 19	( AT40220 USE IF AVAILABLE)
17	-	1	Part 20	R.H. SEAT SUPPORT ( T41264 USE IF AVAILABLE)
18	AT40217	1	SUPPORT	R.H. CONTAINER

QUIET CAB SEAT CONTAINER, SEALS AND SUPPORTS [02H21]

Нет текстового описания
