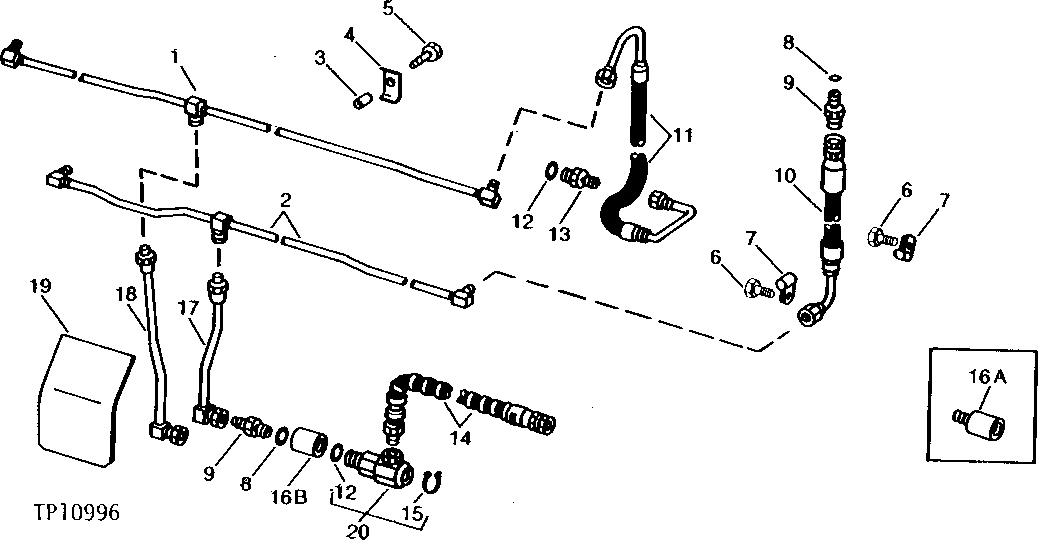

LUMBER CLAMP HYDRAULICS (SINGLE CLAMP) [02F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT45061	1	TUBE	UPPER
2	AT45060	1	TUBE	LOWER
3	28H1878	2	SPACER	3/8" X 7/16"
4	U40398	2	Clamp	(SUB FOR T31235)
5	19H2676	2	Cap Screw	3/8" X 1"
6	19H2038	4	Cap Screw	3/8" X 1/2"
7	T24958	4	Clip	-
8	R26375	4	O-Ring	-
9	R27237	4	Fitting	-
10	AT30341	2	HYDRAULIC HOSE - FABRICATE	3/4" X 381 MM (15") X 3/4"
11	AT30342	2	HYDRAULIC HOSE	-
12	U12547	4	O-Ring	(SUB FOR (4) F3171R)
13	T75307	2	Adapter Fitting	(SUB FOR T31236) (SUB FOR R40122, THIS APPLICATION)
14	AT44979	2	HYDRAULIC HOSE - FABRICATE	3/4" X 1 143 MM (45") X 3/4"
15	T33281	1	Snap Ring	(USE WITH HEX SHAPE IMPERIAL EASTMAN ELBOW)
15	N172671	1	Snap Ring	(USE WITH ROUND SHAPE PARKER-HANNIFIN ELBOW)
17	AT45059	1	TUBE	-
18	AT45058	1	LINE	-
19	-	1	Part 21	( T30964, NO LONGER AVAILABLE)
20	AT25537	2	ELBOW FITTING	-
..	AT45048	1	FORK	(WITH CLAMP)
16A	AT30333	2	FITTING	(USE WITH AT45057)
16B	T71636	2	FITTING	(USE WITH AT68659)
