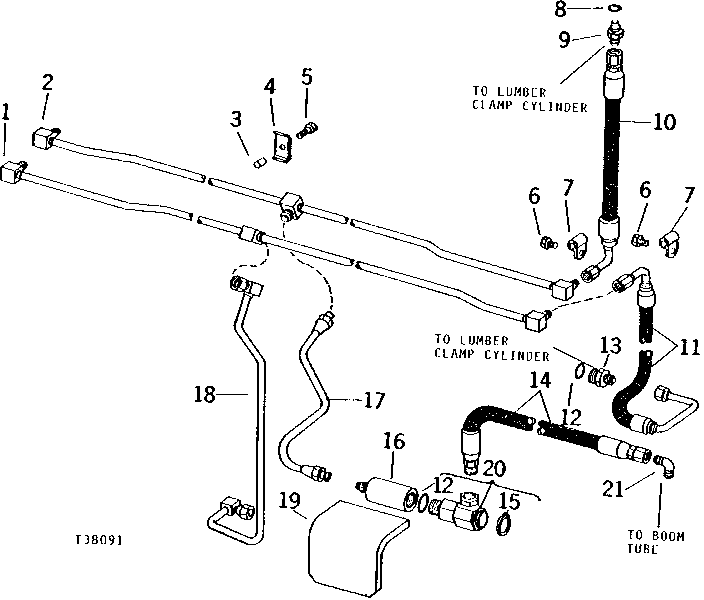

LUMBER CLAMP HYDRAULICS (DUAL CLAMP) [02F13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT30343	1	TUBE	UPPER
2	AT30344	1	TUBE	LOWER
3	28H1878	2	SPACER	3/8" X 7/16"
4	U40398	2	Clamp	(SUB FOR T31235)
5	19H2676	2	Cap Screw	3/8" X 1"
6	19H2038	4	Cap Screw	3/8" X 1/2"
7	T24958	4	Clip	-
8	R26375	2	O-Ring	-
9	R27237	2	Fitting	-
10	AT30341	2	HYDRAULIC HOSE - FABRICATE	3/4" X 381 MM (15") X 3/4"
11	AT30342	2	HYDRAULIC HOSE	-
12	U12547	4	O-Ring	(SUB FOR (4) F3171R)
13	T75307	2	Adapter Fitting	(SUB FOR T31236) (SUB FOR R40122, THIS APPLICATION)
14	AT30322	2	HYDRAULIC HOSE	1-1/16" X 1 041 MM (41") X 3/4"
15	T33281	1	Snap Ring	(USE WITH HEX SHAPE IMPERIAL EASTMAN ELBOW)
15	N172671	1	Snap Ring	(USE WITH ROUND SHAPE PARKER-HANNIFIN ELBOW)
16	AT30333	2	FITTING	-
17	AT30338	1	TUBE	-
18	AT30337	1	TUBE	-
19	-	1	Part 20	(NO LONGER AVAILABLE) (SUB FOR T30964)
20	AT25537	2	ELBOW FITTING	90°
21	T41144	1	Elbow Fitting	90°, (SUB FOR T47051)

LUMBER CLAMP HYDRAULICS (DUAL CLAMP) [02F13]

Нет текстового описания
