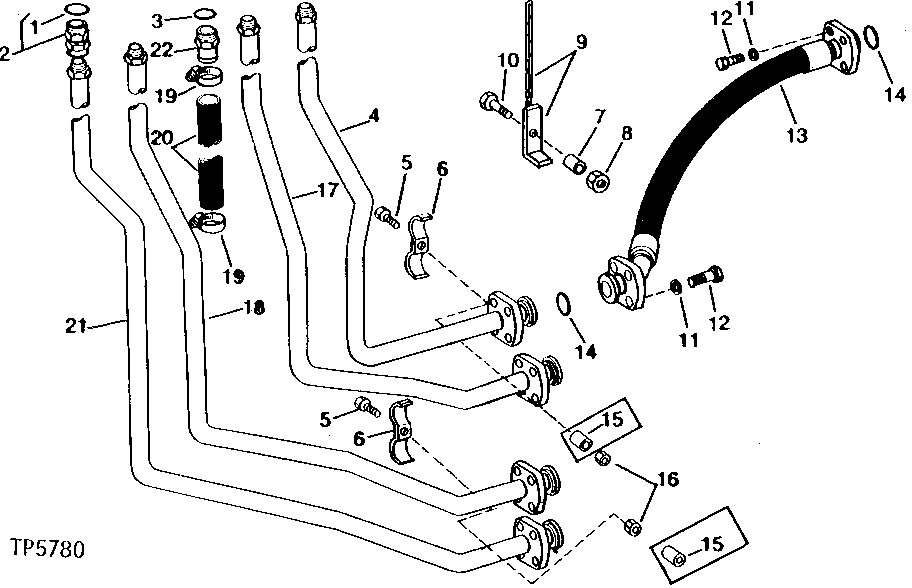

LOADER CONTROL VALVE OIL LINES [02E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	8	O-Ring	-
2	AU13375	4	FITTING	ADAPTER
3	U13639	1	O-Ring	-
4	AT39330	1	OIL LINE	BUCKET RETRACT
5	19H3217	1	Cap Screw	3/8" X 1-3/4"
5	19H3057	2	Cap Screw	1/2" X 2-3/4"
6	T27602	2	CLAMP	-
6	T52979	2	Clamp	-
7	28H1531	1	Bushing	3/8" X 1-7/8"
8	T11234	2	Lock Nut	-
8	BP12214	2	Lock Nut	-
9	AT30050	1	CLAMP	WITH CHAIN
10	19H2458	1	Cap Screw	3/8" X 3"
11	12H293	32	Lock Washer	7/16"
12	19H3205	32	Cap Screw	7/16" X 1-1/2"
13	AT63035	4	HYDRAULIC HOSE - FABRICATE	1 270 MM (1-1/4" X 50") (SUB FOR AT39329) HINGE CROSSING
14	U10289	8	O-Ring	-
15	28H1521	2	Spacer	3/8" X 9/16"
16	T11234	2	Lock Nut	-
17	AT39331	1	OIL LINE	BOOM RAISE
18	AT39332	1	OIL LINE	BUCKET EXTEND
19	AR21840	2	Hose Clamp	-
20	T29840	1	HOSE	RETURN
21	AT41910	1	OIL LINE	BOOM LOWER
22	T29839	1	Fitting	-

LOADER CONTROL VALVE OIL LINES [02E15]
