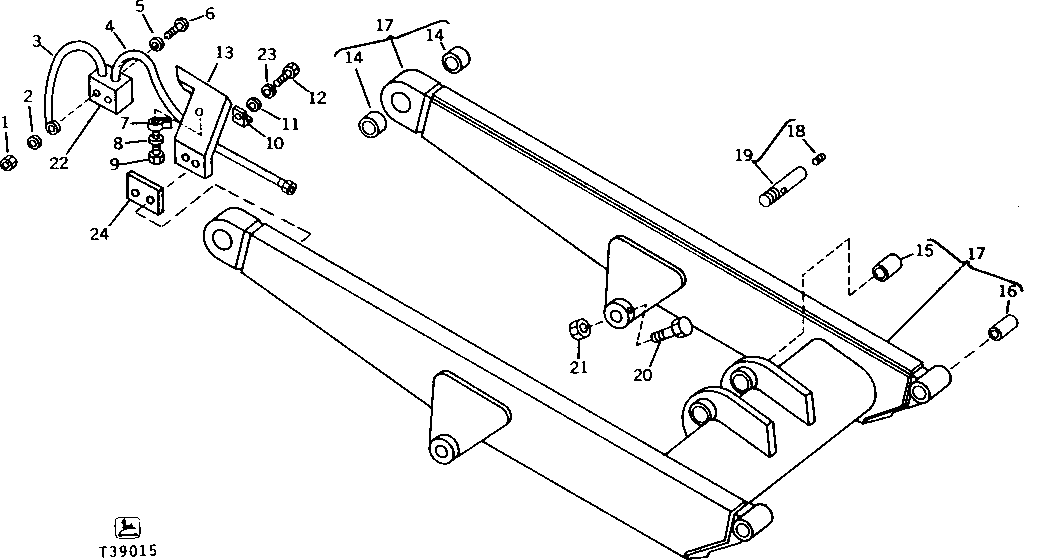

LOADER BOOM AND KICKOUT SWITCH [02F02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1026	2	Nut	(B) 0.138"
2	12H353	2	Lock Washer	(B) 0.138"
3	AT40486	1	WIRING LEAD	(B)
4	-	1	Part 4	(B) ( AT40351 USE IF AVAILABLE)
5	24H1281	2	Washer	5/32" X 3/8" X 0.049"
6	21H1373	2	Screw	(B) 0.138" X 1-5/8"
7	T22404	1	Clamp	(B)
8	12H295	1	Lock Washer	(B) 0.190"
9	21H1300	1	SCREW	(B) 0.190" X 3/8"
10	T74410	1	Clamp	(B) (SUB FOR T14264, THIS APPLICATION)
11	24H1682	1	Washer	(B) 13/32" X 7/8" X 0.120"
12	19H2676	2	Cap Screw	(B) 3/8" X 1"
13	T41373	1	BRACKET	(B)
14	T26810	4	BUSHING	-
15	T25877	2	BUSHING	-
16	T29428	2	BUSHING	-
17	AT39278	1	LOADER BOOM	-
18	JD7781	2	Lubrication Fitting	90°, 1/8"
19	AT28177	2	PIN	(BOTTOM TO BOOM CYLINDER)
20	19H3586	2	Cap Screw	1/2" X 4-1/4"
21	BP12214	2	Lock Nut	(SUB FOR U12622)
22	AT43793	1	SWITCH	KICKOUT
22	AT58887	1	SWITCH	(B) BOOM HEIGHT CONTROL, (SUB FOR AT52531)
23	12H304	2	Lock Washer	(B) 3/8"
24	-	1	Part 25	(B) ( T41382 USE IF AVAILABLE)
..	-	1	Part 26	( AT47520, NO LONGER AVAILABLE)

LOADER BOOM AND KICKOUT SWITCH [02F02]
